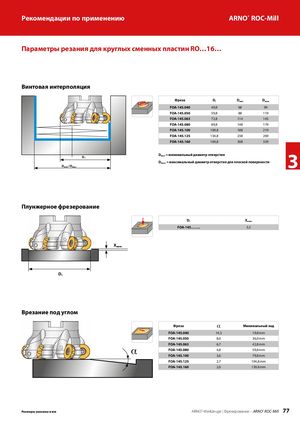

Рекомендации по применению ARNO® ROC-Mill Параметры резания для круглых сменных пластин RO…16… Винтовая интерполяция Фреза D1 Dмин Dмакс FOA-145.040 49,8 68 99 FOA-145.050 59,8 88 119 FOA-145.063 72,8 114 145 FOA-145.080 89,8 148 179 FOA-145.100 109,8 188 219 FOA-145.125 134,8 238 269 FOA-145.160 169,8 308 339 D1Dмин / Dмакс Dмин = минимальный диаметр отверстияDмакс = максимальный диаметр отверстия для плоской поверхности3 Плунжерное фрезерование D1 Xмакс FOA-145…….. 5,5 Xмакс D1 Врезание под углом Фреза α Минимальный ход FOA-145.040 14,3 19,8 mm FOA-145.050 8,0 36,0 mm FOA-145.063 6,7 42,8 mm α FOA-145.080 4,8FOA-145.1003,6 59,8 mm79,8 mm FOA-145.125 2,7 104,8 mm FOA-145.160 2,0 139,8 mm Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование – ARNO® ROC-Mill 77
