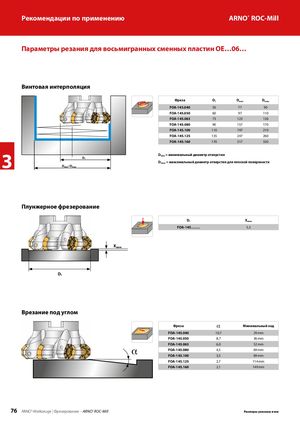

Рекомендации по применению ARNO® ROC-Mill Параметры резания для восьмигранных сменных пластин OE…06… Винтовая интерполяция Фреза D1 Dмин Dмакс FOA-145.040 50 77 90 FOA-145.050 60 97 110 FOA-145.063 73 123 136 FOA-145.080 90 157 170 FOA-145.100 110 197 210 FOA-145.125 135 247 260 FOA-145.160 170 317 330 3 D1Dмин / Dмакс Dмин = минимальный диаметр отверстияDмакс = максимальный диаметр отверстия для плоской поверхности Плунжерное фрезерование D1 Xмакс FOA-145…….. 5,5 Xмакс D1 Врезание под углом Фреза α Минимальный ход FOA-145.040 10,7 29 mm FOA-145.050 8,7 36 mm FOA-145.063 6,0 52 mm α FOA-145.080 4,5FOA-145.1003,5 69 mm89 mm FOA-145.125 2,7 114 mm FOA-145.160 2,1 149 mm 76 ARNO®-Werkzeuge | Фрезерование – ARNO® ROC-Mill Размеры указаны в мм
