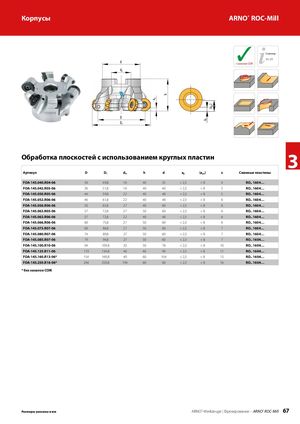

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 66
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
Корпусы ARNO® ROC-Mill
Страница d 71 – 77 с каналами СОЖ
d
A
D
D
1
3
Обработка плоскостей с использованием круглых пластин
| Артикул | D | D1 | dA | h | d | ap | (ap2) | z | Сменные пластины |
| FOA-145.040.R04-06 | 34 | 49,8 | 16 | 40 | 35 | < 2,3 | < 8 | 4 | RO.. 1604… |
| FOA-145.042.R05-06 | 36 | 51,8 | 16 | 40 | 40 | < 2,3 | < 8 | 5 | RO.. 1604… |
| FOA-145.050.R05-06 | 44 | 59,8 | 22 | 40 | 48 | < 2,3 | < 8 | 5 | RO.. 1604… |
| FOA-145.052.R06-06 | 46 | 61,8 | 22 | 40 | 48 | < 2,3 | < 8 | 6 | RO.. 1604… |
| FOA-145.056.R06-06 | 50 | 65,8 | 27 | 40 | 60 | < 2,3 | < 8 | 6 | RO.. 1604… |
| FOA-145.063.R05-06 | 57 | 72,8 | 27 | 50 | 60 | < 2,3 | < 8 | 6 | RO.. 1604… |
| FOA-145.063.R06-06 | 57 | 72,8 | 22 | 40 | 48 | < 2,3 | < 8 | 6 | RO.. 1604… |
| FOA-145.066.R06-06 | 60 | 75,8 | 27 | 50 | 60 | < 2,3 | < 8 | 6 | RO.. 1604… |
| FOA-145.075.R07-06 | 69 | 84,8 | 27 | 50 | 60 | < 2,3 | < 8 | 7 | RO.. 1604… |
| FOA-145.080.R07-06 | 74 | 89,8 | 27 | 50 | 60 | < 2,3 | < 8 | 7 | RO.. 1604… |
| FOA-145.085.R07-06 | 79 | 94,8 | 27 | 50 | 60 | < 2,3 | < 8 | 7 | RO.. 1604… |
| FOA-145.100.R10-06 | 94 | 109,8 | 32 | 50 | 78 | < 2,3 | < 8 | 10 | RO.. 1604… |
| FOA-145.125.R11-06 | 119 | 134,8 | 40 | 60 | 90 | < 2,3 | < 8 | 11 | RO.. 1604… |
| FOA-145.160.R13-06 | 154 | 169,8 | 40 | 60 | 104 | < 2,3 | < 8 | 13 | RO.. 1604… |
| FOA-145.250.R16-06 | 244 | 259,8 | 194 | 60 | 60 | < 2,3 | < 8 | 16 | RO.. 1604… |
* без каналов СОЖ
