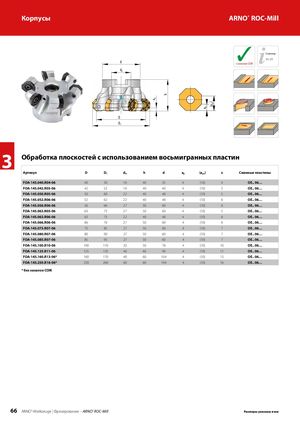

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 65
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
LDHW
Корпусы
d
d
2 A
OFET
ARNO® ROC-Mill
Страница 71 – 77 с каналами СОЖ
D
D
1
3
Обработка плоскостей с использованием восьмигранных пластин
| Артикул | D | D1 | dA | h | d | ap | (ap2) | z | Сменные пластины |
| FOA-145.040.R04-06 | 40 | 50 | 16 | 40 | 35 | 4 | (10) | 4 | OE.. 06… |
| FOA-145.042.R05-06 | 42 | 52 | 16 | 40 | 40 | 4 | (10) | 5 | OE.. 06… |
| FOA-145.050.R05-06 | 50 | 60 | 22 | 40 | 48 | 4 | (10) | 5 | OE.. 06… |
| FOA-145.052.R06-06 | 52 | 62 | 22 | 40 | 48 | 4 | (10) | 6 | OE.. 06… |
| FOA-145.056.R06-06 | 56 | 66 | 27 | 50 | 60 | 4 | (10) | 6 | OE.. 06… |
| FOA-145.063.R05-06 | 63 | 73 | 27 | 50 | 60 | 4 | (10) | 5 | OE.. 06… |
| FOA-145.063.R06-06 | 63 | 73 | 22 | 40 | 48 | 4 | (10) | 6 | OE.. 06… |
| FOA-145.066.R06-06 | 66 | 76 | 27 | 50 | 60 | 4 | (10) | 6 | OE.. 06… |
| FOA-145.075.R07-06 | 75 | 85 | 27 | 50 | 60 | 4 | (10) | 7 | OE.. 06… |
| FOA-145.080.R07-06 | 80 | 90 | 27 | 50 | 60 | 4 | (10) | 7 | OE.. 06… |
| FOA-145.085.R07-06 | 85 | 95 | 27 | 50 | 60 | 4 | (10) | 7 | OE.. 06… |
| FOA-145.100.R10-06 | 100 | 110 | 32 | 50 | 78 | 4 | (10) | 10 | OE.. 06… |
| FOA-145.125.R11-06 | 125 | 135 | 40 | 60 | 90 | 4 | (10) | 11 | OE.. 06… |
| FOA-145.160.R13-06 | 160 | 170 | 40 | 60 | 104 | 4 | (10) | 13 | OE.. 06… |
| FOA-145.250.R16-06 | 250 | 260 | 60 | 60 | 194 | 4 | (10) | 16 | OE.. 06… |
* без каналов СОЖ
