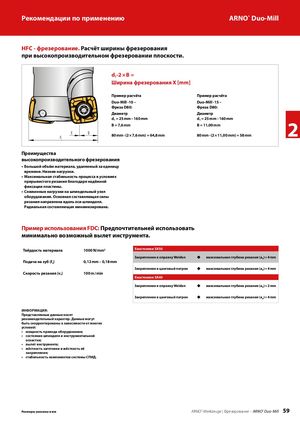

Рекомендации по применению ARNO® Duo-Mill

HFC - фрезерование. Расчёт ширины фрезерования

при высокопроизводительном фрезеровании плоскости.

d -2 × B =

1

Ширина фрезерования X [mm]

Пример расчётаПример расчёта
Duo-Mill -10 –Duo-Mill -15 –
Фреза D80:Фреза D80:
ДиаметрДиаметр
d = 25 mm – 160 mm2 d = 25 mm – 160 mm
11
B = 7,6 mmB = 11,00 mm
B X
d 80 mm - (2 × 7,6 mm) = 64,8 mm80 mm - (2 × 11,00 mm) = 58 mm

1 Преимущества высокопроизводительного фрезерования

  • Большой объём материала, удаляемый за единицу времени. Низкие нагрузки.
  • максимальная стабильность процесса в условиях прерывистого резания благодаря надёжной фиксации пластины.
  • Сниженные нагрузки на шпиндельный узел оборудования. Основная составляющая силы резания направлена вдоль оси шпинделя. Радиальная составляющая минимизирована.

Пример использования FDC: Предпочтительней использовать

минимально возможный вылет инструмента.

Твёрдость материала1000 N/mm2Хвостовики SK50
Подача на зуб (fz) Скорость резания (vc)0,12 mm – 0,18 mm 100 m / minзакрепление в оправку Weldon закрепление в цанговый патрон Хвостовики SK40 максимальная глубина резания (ap) = 4 mm  максимальная глубина резания (ap) = 4 mm
закрепление в оправку Weldon максимальная глубина резания (ap) = 2 mm
закрепление в цанговый патрон максимальная глубина резания (ap) = 4 mm

иНФОРмАЦия: Представленные данные носят рекомендательный характер. Данные могут быть скорректированы в зависимости от многих

условий:

  • мощность привода оборудования;
  • состояние шпинделя и инструментальной оснастки;
  • вылет инструмента;
  • жёсткость заготовки и жёсткость её закрепления;
  • стабильность компонентов системы СПиД.
