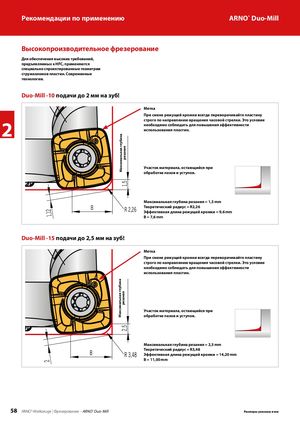

Рекомендации по применению ARNO® Duo-Mill Высокопроизводительное фрезерование Для обеспечения высоких требований, предъявляемых к HFC, применяются специально спроектированные геометрии стружколомов пластин. Современные технологии. Duo-Mill -10 подачи до 2 мм на зуб! Метка При смене режущей кромки всегда переворачивайте пластину 2 строго по направлению вращения часовой стрелки. Это условие необходимо соблюдать для повышения эффективности использования пластин. Максимальная глубина резания Участок материала, остающийся при обработке пазов и уступов. 1,5 Максимальная глубина резания = 1,5 mm B R 2,26 Теоретический радиус = R2,26 1,12 Эффективная длина режущей кромки = 9,6 mm B = 7,6 mm Duo-Mill -15 подачи до 2,5 мм на зуб! Метка При смене режущей кромки всегда переворачивайте пластину строго по направлению вращения часовой стрелки. Это условие необходимо соблюдать для повышения эффективности использования пластин. Максимальная глубина резания Участок материала, остающийся при обработке пазов и уступов. 2,5 Максимальная глубина резания = 2,5 mm Теоретический радиус = R3,48 B R 3,48 Эффективная длина режущей кромки = 14,20 mm B = 11,00 mm 2 58 ARNO®-Werkzeuge | Фрезерование – ARNO® Duo-Mill Размеры указаны в мм
