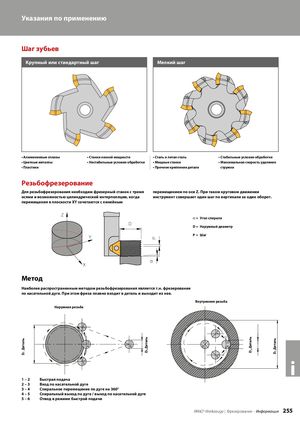

Указания по применению Шаг зубьев Крупный или стандартный шаг Мелкий шаг • Алюминиевые сплавы • Станки низкой мощности • Сталь и литая сталь • Стабильные условия обработки • Цветные металлы • Нестабильные условия обработки • Мощные станки • Максимальная скорость удаления • Пластики • Прочное крепление детали стружки Резьбофрезерование Для резьбофрезерования необходим фрезерный станок с тремя перемещением по оси Z. При таком круговом движении осями и возможностью цилиндрической интерполяции, когда инструмент совершает один шаг по вертикали за один оборот. перемещения в плоскости XY сочетаются с линейным α= Угол спирали D= Наружный диаметр P= Шаг Метод Наиболее распространенным методом резьбофрезерования является т.н. фрезерование по касательной дуге. При этом фреза плавно входит в деталь и выходит из нее. Внутренняя резьба Наружная резьба i 1–2 Быстрая подача 2–3 Вход по касательной дуге 3–4 Спиральное перемещение по дуге на 360° 4–5 Спиральный выход по дуге / выход по касательной дуге 5–6 Отвод в режиме быстрой подачи  ARNO®-Werkzeuge | Фрезерование – Информация 255 D1 Деталь D2 Деталь D2 Деталь D1 Деталь
