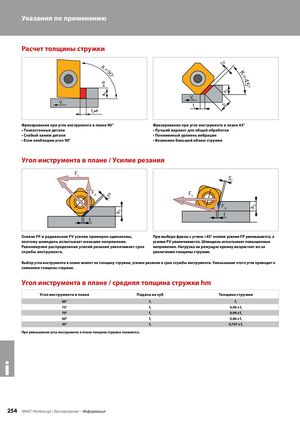

Расчет толщины стружки
h
K= K=
90
° 45
V
V f
| f | f | b | |||
| z | |||||
| f =h | |||||
| z | |||||
| Фрезерование при угле инструмента в плане 90° | Фрезерование при угле инструмента в плане 45° |
- Тонкостенные детали
- Лучший вариант для общей обработки
- Слабый зажим детали
- Пониженный уровень вибрации
- Если необходим угол 90°
- Возможен большой объем стружки
Угол инструмента в плане / Усилие резания
F
v S 1
F S F
p v 1 F p
f
f z z
| Осевое FP и радиальное FV усилие примерно одинаковы, | При выборе фрезы с углом >45° осевое усилие FP уменьшается, а |
| поэтому шпиндель испытывает меньшее напряжение. | усилие FV увеличивается. Шпиндель испытывает повышенные |
| Равномерное распределение усилий резания увеличивает срок | напряжения. Нагрузка на режущую кромку возрастает из-за |
| службы инструмента. | увеличения толщины стружки. |
Выбор угла инструмента в плане влияет на толщину стружки, усилия резания и срок службы инструмента. Уменьшение этого угла приводит к снижению толщины стружки. Угол инструмента в плане / средняя толщина стружки hm
| Угол инструмента в плане | Подача на зуб | Толщина стружки |
| 90° | fz | fz |
| 75° | fz | 0,96 x fz |
| 70° | fz | 0,94 x fz |
| 60° | fz | 0,86 x fz |
| 45° | fz | 0,707 x fz |
При уменьшении угла инструмента в плане толщина стружки снижается.
