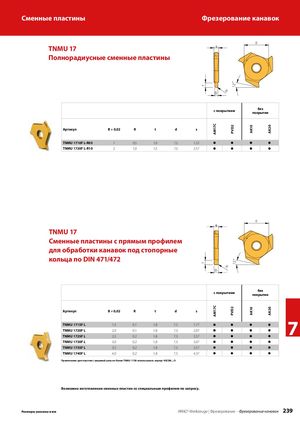

TNMU 17 s
Полнорадиусные сменные пластины
без
- покрытием
покрытия
| Артикул | B + 0,02 | R | t | d | s | |||||
| TNMU 1710F L-R05 | 1 | 0,5 | 1,0 | 7,5 | 1,52 | l | l | l | l | |
| TNMU 1720F L-R10 | 2 | 1,0 | 1,5 | 7,5 | 2,57 | l | l | l | l |
TNMU 17
Сменные пластины прямым профилем
для обработки канавок под стопорные
кольца по DIN 471/472
| Артикул | B + 0,02 | R | t | d | s | с пок AM17C | рытием PVD2 | б покр AK10 | ез ытия AK20 |
| TNMU 1715F L | 1,5 | 0,1 | 1,8 | 7,5 | 1,77 | l | l | l | l |
| TNMU 1720F L | 2,0 | 0,1 | 1,8 | 7,5 | 2,07 | l | l | l | l |
| TNMU 1725F L | 2,5 | 0,2 | 1,8 | 7,5 | 2,57 | l | l | l | l |
| TNMU 1730F L | 3,0 | 0,2 | 1,8 | 7,5 | 3,07 | l | l | l | l |
| TNMU 1735F L | 3,5 | 0,2 | 1,8 | 7,5 | 3,57 | l | l | l | l |
| TNMU 1740F L | 4,0 | 0,2 | 1,8 | 7,5 | 4,37 | l | l | l | l |
| Примечание: для пластин с ш | ириной реза не более TN | MU 1730 испол | ьзовать корпус 95 | ZSM.../3 |
Возможно изготовление сменных пластин со специальным профилем по запросу.
