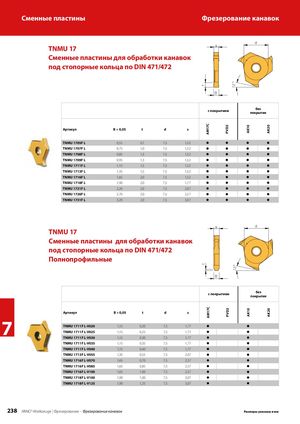

TNMU 17 s
Сменные пластины для обработки канавок
под стопорные кольца по DIN 471/472
| с покр | ытием | бе покр | з ытия | |||||
| Артикул | B + 0,05 | t | d | s | AM17C | PVD2 | AK10 | AK20 |
| TNMU 1705F L | 0,55 | 0,7 | 7,5 | 1,52 | l | l | l | l |
| TNMU 1707F L | 0,75 | 1,0 | 7,5 | 1,52 | l | l | l | l |
| TNMU 1708F L | 0,85 | 1,3 | 7,5 | 1,52 | l | l | l | l |
| TNMU 1709F L | 0,95 | 1,3 | 7,5 | 1,52 | l | l | l | l |
| TNMU 1711F L | 1,15 | 1,5 | 7,5 | 1,52 | l | l | l | l |
| TNMU 1713F L | 1,35 | 1,5 | 7,5 | 1,52 | l | l | l | l |
| TNMU 1716F L | 1,65 | 2,0 | 7,5 | 1,52 | l | l | l | l |
| TNMU 1718F L | 1,90 | 2,0 | 7,5 | 1,77 | l | l | l | l |
| TNMU 1721F L | 2,20 | 2,0 | 7,5 | 2,07 | l | l | l | l |
| TNMU 1726F L | 2,70 | 2,0 | 7,5 | 2,57 | l | l | l | l |
| TNMU 1731F L | 3,20 | 2,0 | 7,5 | 3,07 | l | l | l | l |
TNMU 17 s
Сменные пластины для обработки канавок
под стопорные кольца по DIN 471/472
Полнопрофильные
| с пок | рытием | без покрытия | |||||
| Артикул | B + 0,05 | t | d | s | AM17C | PVD2 | AK10 AK20 |
| TNMU 1711F L-V020 | 1,15 | 0,20 | 7,5 | 1,77 | l | l | |
| TNMU 1711F L-V025 | 1,15 | 0,25 | 7,5 | 1,77 | l | l | |
| TNMU 1711F L-V030 | 1,15 | 0,30 | 7,5 | 1,77 | l | l | |
| TNMU 1711F L-V035 | 1,15 | 0,35 | 7,5 | 1,77 | l | l | |
| TNMU 1711F L-V040 | 1,15 | 0,40 | 7,5 | 1,77 | l | l | |
| TNMU 1713F L-V055 | 1,35 | 0,55 | 7,5 | 2,07 | l | l | |
| TNMU 1716F L-V070 | 1,65 | 0,70 | 7,5 | 2,57 | l | l | |
| TNMU 1716F L-V085 | 1,65 | 0,85 | 7,5 | 2,57 | l | l | |
| TNMU 1716F L-V100 | 1,65 | 1,00 | 7,5 | 2,57 | l | l | |
| TNMU 1718F L-V100 | 1,90 | 1,00 | 7,5 | 3,07 | l | l | |
| TNMU 1718F L-V125 | 1,90 | 1,25 | 7,5 | 3,07 | l | l |
