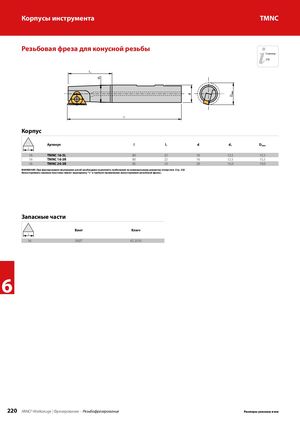

Корпусы инструмента TMNC
Резьбовая фреза для конусной резьбы
Страница 232
Корпус
| Артикул | l | l | d | d | D | |
| 1 | 1 | мин | ||||
| l | ||||||
| 16 | TMNC 16-3L | 80 | 22 | 16 | 12,5 | 15,5 |
| 16 | TMNC 16-3R | 80 | 22 | 16 | 12,5 | 15,5 |
| 16 | TMNC 20-3R | 85 | 23 | 20 | 15,0 | 19,0 |
ВНимАНиЕ: При фрезеровании внутренних резьб необходимо выполнять требования по минимальному диаметру отверстия. Стр. 232 Левосторонние сменные пластины имеют маркировку “L” и требуют применения левосторонней резьбовой фрезы.
запасные части
Винт Ключ l
16 SN3T KS 2510
6
