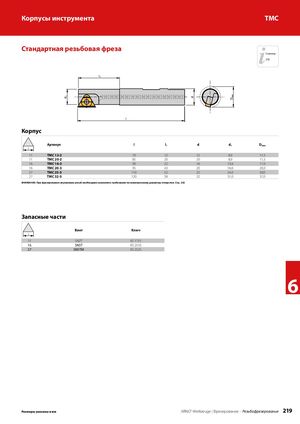

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 215

Корпусы инструмента TMC Стандартная резьбовая фреза Страница 232 Корпус Артикул l l1 d d1 Dмин l 11 TMC 12-2 70 12 12 8,9 11,5 11 TMC 20-2 85 20 20 8,9 11,5 16 TMC 16-3 90 22 16 13,6 17,0 16 TMC 20-3 95 43 20 16,6 20,0 27 TMC 25-5 110 52 25 24,0 30,0 27 TMC 32-5 120 58 32 31,0 37,0 ВНИМАНИЕ: При фрезеровании внутренних резьб необходимо выполнять требования по минимальному диаметру отверстия. Стр. 232 Запасные части Винт Ключ l 11 SN2T KS 1751 16 SN3T KS 2510 27 SN5TM KS 2525 6 Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование – Резьбофрезерование 219
