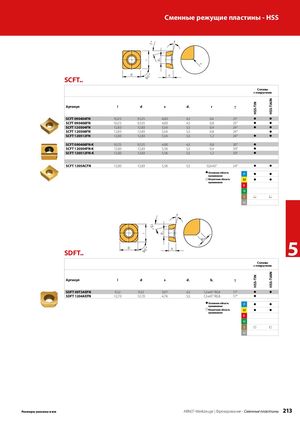

SCFT.. Сплавы
- покрытием
| Артикул | l | d | s | d | r | γ | ||||
| 1 | ||||||||||
| SCFT 090404FN | 9,525 | 9,525 | 4,00 | 4,5 | 0,4 | 25° | l | l | ||
| SCFT 090408FN | 9,525 | 9,525 | 4,00 | 4,5 | 0,8 | 25° | l | l | ||
| SCFT 120504FN | 12,83 | 12,83 | 5,56 | 5,5 | 0,4 | 24° | l | l | ||
| SCFT 120508FN | 12,83 | 12,83 | 5,56 | 5,5 | 0,8 | 24° | l | |||
| SCFT 120512FN | 12,83 | 12,83 | 5,56 | 5,5 | 1,2 | 24° | l | l | ||
| SCFT 090408FN-K | 9,525 | 9,525 | 4,00 | 4,5 | 0,8 | 30° | l | |||
| SCFT 120504FN-K | 12,83 | 12,83 | 5,56 | 5,5 | 0,4 | 30° | l | |||
| SCFT 120512FN-K | 12,83 | 12,83 | 5,56 | 5,5 | 1,2 | 30° | l | |||
| SCFT 1205ACFN | 12,83 | 12,83 | 5,56 | 5,5 | 0,2x45° | 24° | l | l | ||
| l Основная область | P | l | l | |||||||
| применения | ||||||||||
| l Вторичная область | M | l | l | |||||||
| применения | ||||||||||
| K | ||||||||||
| N | ||||||||||
| S | l | l |
H 5 SDFT.. Сплавы
- покрытием
| Артикул | l | d | s | d | b γ | ||||
| 1 | s | ||||||||
| SDFT 09T3AEFN | 9,52 | 9,52 | 3,97 | 4,5 | 1,2x45° R0,8 | 17° | l | l | |
| SDFT 1204AEFN | 12,70 | 12,70 | 4,76 | 5,5 | 1,5x45° R0,8 | 17° | l | ||
| l Основная область | P | l | l | ||||||
| применения | |||||||||
| l Вторичная область | M | l | l | ||||||
| применения | |||||||||
| K | |||||||||
| N | |||||||||
| S | l | l |
H
