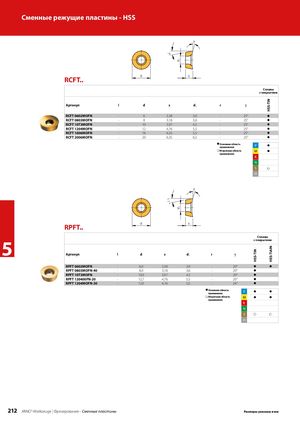

RCFT.. Сплавы с покрытием
| Артикул | l | d | s | d | r | γ | |
| 1 | |||||||
| RCFT 0602MOFN | - | 6 | 2,38 | 3,0 | - | 25° | l |
| RCFT 0803MOFN | - | 8 | 3,18 | 3,6 | - | 25° | l |
| RCFT 10T3MOFN | - | 10 | 3,97 | 4,5 | - | 25° | l |
| RCFT 1204MOFN | - | 12 | 4,76 | 5,5 | - | 25° | l |
| RCFT 1606MOFN | - | 16 | 6,35 | 5,5 | - | 25° | l |
| RCFT 2006MOFN | - | 20 | 6,35 | 6,5 | - | 25° | l |
| l Основная область | P l | ||||||
| применения | |||||||
| l Вторичная область | M l |
применения K N S l
H
RPFT.. 5 Сплавы с покрытием
| Артикул | l | d | s | d | r | γ | ||||
| 1 | ||||||||||
| RPFT 0602MOFN | - | 6,0 | 2,38 | 3,0 | - | 20° | l | l | ||
| RPFT 0803MOFN-40 | - | 8,0 | 3,18 | 3,6 | - | 20° | l | |||
| RPFT 10T3MOFN | - | 10,0 | 3,97 | 4,5 | - | 20° | l | |||
| RPFT 120400FN-20 | - | 12,7 | 4,76 | 5,5 | - | 20° | l | |||
| RPFT 1204MOFN-30 | - | 12,0 | 4,76 | 5,5 | - | 24° | l | |||
| l Основная область | P | l | l | |||||||
| применения | ||||||||||
| l Вторичная область | M | l | l | |||||||
| применения | ||||||||||
| K | ||||||||||
| N | ||||||||||
| S | l | l |
H
