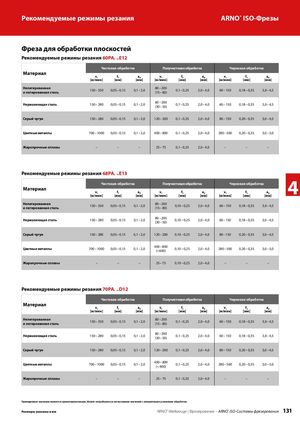

Фреза для обработки плоскостей
Рекомендуемые режимы резания 60PA. ..E12
| Чис | товая обработ | ка | Полу | чистовая обра | ботка | Чер | новая обрабо | тка | |
| материал | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] |
| Нелегированная и легированная сталь | 150 – 350 | 0,05 – 0,15 | 0,1 – 2,0 | 80 – 200 (15 – 80) | 0,1 – 0,25 | 2,0 – 4,0 | 60 – 150 | 0,18 – 0,35 | 3,0 – 4,5 |
| Нержавеющая сталь | 150 – 280 | 0,05 – 0,15 | 0,1 – 2,0 | 80 – 200 (30 – 50) | 0,1 – 0,25 | 2,0 – 4,0 | 60 – 150 | 0,18 – 0,35 | 3,0 – 4,5 |
| Серый чугун | 150 – 280 | 0,05 – 0,15 | 0,1 – 2,0 | 120 – 200 | 0,1 – 0,25 | 2,0 – 4,0 | 80 – 150 | 0,20 – 0,35 | 3,0 – 4,5 |
| Цветные металлы | 700 – 1000 | 0,05 – 0,15 | 0,1 – 2,0 | 400 – 800 | 0,1 – 0,25 | 2,0 – 4,0 | 280 – 500 | 0,20 – 0,35 | 3,0 – 5,0 |
| Жаропрочные сплавы | – | – | – | 25 – 75 | 0,1 – 0,25 | 2,0 – 4,0 | – | – | – |
| Чис | товая обрабо | тка | Полу | чистовая обра | ботка | Чер | новая обрабо | тка | |
| материал | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] |
| Нелегированная и легированная сталь | 150 – 350 | 0,05 – 0,15 | 0,1 – 2,0 | 80 – 200 (15 – 80) | 0,10 – 0,25 | 2,0 – 4,0 | 60 – 150 | 0,18 – 0,35 | 3,0 – 4,5 |
| Нержавеющая сталь | 150 – 280 | 0,05 – 0,15 | 0,1 – 2,0 | 80 – 200 (30 – 50) | 0,10 – 0,25 | 2,0 – 4,0 | 60 – 150 | 0,18 – 0,35 | 3,0 – 4,5 |
| Серый чугун | 150 – 280 | 0,05 – 0,15 | 0,1 – 2,0 | 120 – 200 | 0,10 – 0,25 | 2,0 – 4,0 | 80 – 150 | 0,20 – 0,35 | 3,0 – 4,5 |
| Цветные металлы | 700 – 1000 | 0,05 – 0,15 | 0,1 – 2,0 | 400 – 800 ( | 0,10 – 0,25 | 2,0 – 4,0 | 280 – 500 | 0,20 – 0,35 | 3,0 – 5,0 |
| Жаропрочные сплавы | – | – | – | 25 – 75 | 0,10 – 0,25 | 2,0 – 4,0 | – | – | – |
Рекомендуемые режимы резания 70PA. ..D12
| Чис | товая обработ | ка | Полу | чистовая обра | ботка | Чер | новая обрабо | тка | |
| материал | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] |
| Нелегированная и легированная сталь | 150 – 350 | 0,05 – 0,15 | 0,1 – 2,0 | 80 – 200 (15 – 80) | 0,1 – 0,25 | 2,0 – 4,0 | 60 – 150 | 0,18 – 0,35 | 3,0 – 4,5 |
| Нержавеющая сталь | 150 – 280 | 0,05 – 0,15 | 0,1 – 2,0 | 80 – 200 (30 – 50) | 0,1 – 0,25 | 2,0 – 4,0 | 60 – 150 | 0,18 – 0,35 | 3,0 – 4,5 |
| Серый чугун | 150 – 280 | 0,05 – 0,15 | 0,1 – 2,0 | 120 – 200 | 0,1 – 0,25 | 2,0 – 4,0 | 80 – 150 | 0,20 – 0,35 | 3,0 – 4,5 |
| Цветные металлы | 700 – 1000 | 0,05 – 0,15 | 0,1 – 2,0 | 400 – 800 (< 600) | 0,1 – 0,25 | 2,0 – 4,0 | 280 – 500 | 0,20 – 0,35 | 3,0 – 5,0 |
| Жаропрочные сплавы | – | – | – | 25 – 75 | 0,1 – 0,25 | 2,0 – 4,0 | – | – | – |
