Фреза для обработки уступов

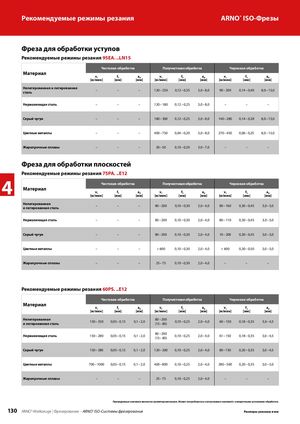

Рекомендуемые режимы резания 95EA. ..LN15
| Чист | овая обрабо | тка | Получ | истовая обраб | отка | Чер | новая обрабо | тка | |
| материал | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] |
| Нелегированная и легированная сталь | – | – | – | 120 – 250 | 0,12 – 0,35 | 3,0 – 8,0 | 90 – 200 | 0,14 – 0,40 | 8,0 – 15,0 |
| Нержавеющая сталь | – | – | – | 120 – 180 | 0,12 – 0,25 | 3,0 – 8,0 | – | – | – |
| Серый чугун | – | – | – | 180 – 300 | 0,12 – 0,25 | 3,0 – 8,0 | 140 – 280 | 0,14 – 0,28 | 8,0 – 15,0 |
| Цветные металлы | – | – | – | 400 – 750 | 0,04 – 0,20 | 3,0 – 8,0 | 270 – 450 | 0,06 – 0,25 | 8,0 – 15,0 |
| Жаропрочные сплавы | – | – | – | 30 – 50 | 0,10 – 0,20 | 3,0 – 7,0 | – | – | – |
Фреза для обработки плоскостей
| Чист | овая обрабо | тка | Полу | чистовая обра | ботка | Чер | новая обрабо | тка | |
| материал | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] |
| Нелегированная и легированная сталь | – | – | – | 80 – 200 | 0,10 – 0,30 | 2,0 – 4,0 | 80 – 160 | 0,30 – 0,45 | 3,0 – 5,0 |
| Нержавеющая сталь | – | – | – | 80 – 200 | 0,10 – 0,30 | 2,0 – 4,0 | 80 – 110 | 0,30 – 0,45 | 3,0 – 5,0 |
| Серый чугун | – | – | – | 80 – 200 | 0,10 – 0,30 | 2,0 – 4,0 | 10 – 200 | 0,30 – 0,45 | 3,0 – 5,0 |
| Цветные металлы | – | – | – | > 600 | 0,10 – 0,30 | 2,0 – 4,0 | > 600 | 0,30 – 0,50 | 3,0 – 5,0 |
| Жаропрочные сплавы | – | – | – | 25 – 75 | 0,10 – 0,30 | 2,0 – 4,0 | – | – | – |
Рекомендуемые режимы резания 60PS. ..E12
| Чис | товая обработ | ка | Полу | чистовая обра | ботка | Чер | новая обрабо | тка | |
| материал | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] |
| Нелегированная и легированная сталь | 150 – 350 | 0,05 – 0,15 | 0,1 – 2,0 | 80 – 200 (15 – 80) | 0,10 – 0,25 | 2,0 – 4,0 | 60 – 150 | 0,18 – 0,35 | 3,0 – 4,5 |
| Нержавеющая сталь | 150 – 280 | 0,05 – 0,15 | 0,1 – 2,0 | 80 – 200 (15 – 80) | 0,10 – 0,25 | 2,0 – 4,0 | 61 – 150 | 0,18 – 0,35 | 3,0 – 4,5 |
| Серый чугун | 150 – 280 | 0,05 – 0,15 | 0,1 – 2,0 | 120 – 200 | 0,10 – 0,25 | 2,0 – 4,0 | 80 – 150 | 0,20 – 0,35 | 3,0 – 4,5 |
| Цветные металлы | 700 – 1000 | 0,05 – 0,15 | 0,1 – 2,0 | 400 – 800 | 0,10 – 0,25 | 2,0 – 4,0 | 280 – 500 | 0,20 – 0,35 | 3,0 – 5,0 |
| Жаропрочные сплавы | – | – | – | 25 – 75 | 0,10 – 0,25 | 2,0 – 4,0 | – | – | – |
