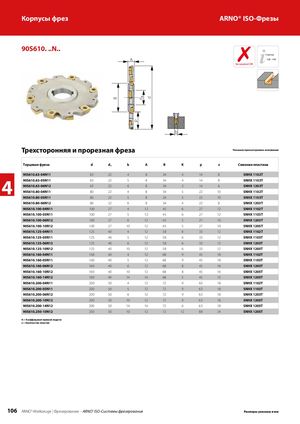

B p dA d Корпусы фрез ARNO® ISO-­Фрезы 90S610. ..N.. ✗ Страница A 128 – 149 без каналов СОЖ b Трехсторонняя и прорезная фреза Показано правостороннее исполнение Торцевая фреза d dA b A B K p z Сменная пластина 90S610.63-04N11 63 22 4 8 34 4 14 8 SNHX 1102T 4 90S610.63-05N1190S610.63-06N1290S610.80-04N11 63 22 5 8 34 4 14 8 SNHX 1103T632268343146SNHX 1203T8022483452210SNHX 1102T 90S610.80-05N11 80 22 5 8 34 5 22 10 SNHX 1103T 90S610.80-06N12 80 22 6 8 34 4 22 8 SNHX 1203T 90S610.100-04N11 100 27 4 12 45 6 27 12 SNHX 1102T 90S610.100-05N11 100 27 5 12 45 6 27 12 SNHX 1103T 90S610.100-06N12 100 27 6 12 45 5 27 10 SNHX 1203T 90S610.100-10N12 100 27 10 12 45 5 27 10 SNHX 1205T 90S610.125-04N11 125 40 4 12 58 6 33 12 SNHX 1102T 90S610.125-05N11 125 40 5 12 58 6 33 12 SNHX 1103T 90S610.125-06N12 125 40 6 12 58 6 33 12 SNHX 1203T 90S610.125-10N12 125 40 10 12 58 6 33 12 SNHX 1205T 90S610.160-04N11 160 40 4 12 68 9 45 18 SNHX 1102T 90S610.160-05N11 160 40 5 12 68 9 45 18 SNHX 1103T 90S610.160-06N12 160 40 6 12 68 8 45 16 SNHX 1203T 90S610.160-10N12 160 40 10 12 68 8 45 16 SNHX 1205T 90S610.160-14N12 160 40 14 14 68 5 45 15 SNHX 1205T 90S610.200-04N11 200 50 4 12 72 9 63 18 SNHX 1102T 90S610.200-05N11 200 50 5 12 72 9 63 18 SNHX 1103T 90S610.200-06N12 200 50 6 12 72 9 63 18 SNHX 1203T 90S610.200-10N12 200 50 10 12 72 9 63 18 SNHX 1205T 90S610.200-14N12 200 50 14 14 72 6 63 18 SNHX 1205T 90S610.250-10N12 250 50 10 12 72 12 88 24 SNHX 1205T K = Коэффициент прямой подачи z = Количество пластин 106 ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования Размеры указаны в мм
