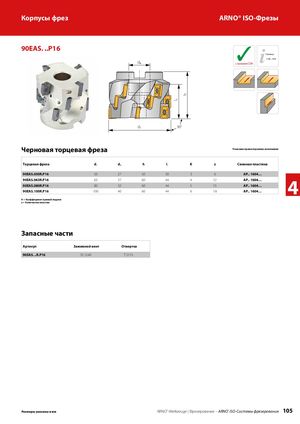

90EAS. ..P16 ✓
d
A с каналами СОЖ
Страница 128 – 149
d 90°
1
Черновая торцевая фреза
Показано правостороннее исполнение
| Торцевая фреза | d1 | dA | h | l1 | K | z | Сменная пластина |
| 90EAS.050R.P16 | 50 | 27 | 50 | 30 | 3 | 6 | AP.. 1604… |
| 90EAS.063R.P16 | 63 | 27 | 60 | 44 | 4 | 12 | AP.. 1604… |
| 90EAS.080R.P16 | 80 | 32 | 60 | 44 | 5 | 15 | AP.. 1604… |
| 90EAS.100R.P16 | 100 | 40 | 60 | 44 | 6 | 18 | AP.. 1604… |
K = Коэффициент прямой подачи z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 90EAS. ..R.P16 | SS 1240 | T 5115 |
