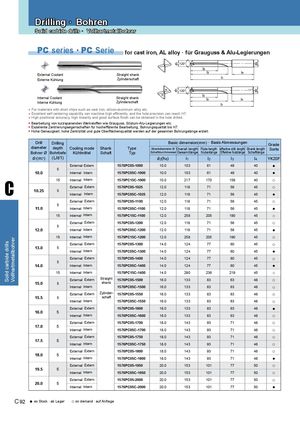

Drilling · Bohren Solid carbide drills · Vollhartmetallbohrer PC series · PC Serie for cast iron, AL alloy · für Grauguss & Alu-Legierungen 120° External Coolant Straight shank Externe Kühlung Zylinderschaft 120° Internal Coolant Straight shank Interne Kühlung Zylinderschaft ● For materials with short chips such as cast iron, silicon-aluminum alloy etc. ● Excellent self centering capability can machine high efficiently, and the hole precision can reach H7. ● High positional accuracy, high linearity and good surface finish can be obtained in the hole drilled. ● Bearbeitung von kurzspanenden Werkstoffen wie Grauguss, Silizium-Alu-Legierungen etc. ● Exzellente Zentrierungseigenschaften für hocheffiziente Bearbeitung, Bohrungsqualität bis H7. ● Hohe Genauigkeit, hohe Zentrizität und gute Oberflächenqualität werden auf der gesamten Bohrungslänge erzielt. Drill DrillingdiameterdepthCooling modeShank Basic dimension(mm) · Basis Abmessungen GradeTypeShankdiameter ØOverall lengthFlute lengtheffective drill. lengthShank lengthSorte Bohrer Ø Bohrtiefe Kühlmittel Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 YK20F External· Extern 1576PC05-1000 10.0 103 61 49 40 ● 5 10.0 Internal· Intern 1576PC05C-1000 10.0 103 61 49 40 ● C 15 Internal· InternExternal· Extern10.255Internal· Intern1579PC15C-100010.0 217 170 158 40 ○1576PC05-102512.0118715645○1576PC05C-102512.0118715645● External· Extern 1576PC05-1100 12.0 118 71 56 45 ○ 5 11.0 Internal· Intern 1576PC05C-1100 12.0 118 71 56 45 ● 15 Internal· Intern 1579PC15C-1100 12.0 258 205 190 45 ○ External· Extern 1576PC05-1200 12.0 118 71 56 45 ○ 5 12.0 Internal· Intern 1576PC05C-1200 12.0 118 71 56 45 ● 15 Internal· Intern 1579PC15C-1200 12.0 258 205 190 45 ○ External· Extern 1576PC05-1300 14.0 124 77 60 45 ○ 13.0 5 Internal· Intern 1576PC05C-1300 14.0 124 77 60 45 ● External· Extern 1576PC05-1400 14.0 124 77 60 45 ○ 5 14.0 Internal· Intern 1576PC05C-1400 14.0 124 77 60 45 ● 15 Internal· Intern 1579PC15C-1400 14.0 290 236 219 45 ○ External· Extern Straight 1576PC05-1500 16.0 133 8315.05shank 63 48 ○ Internal· Intern 1576PC05C-1500 16.0 133 83 63 48 ○ External· Extern Zylinder- 1576PC05-1550 16.0 133 8315.55schaft 63 48 ○ Internal· Intern 1576PC05C-1550 16.0 133 83 63 48 ○ External· Extern 1576PC05-1600 16.0 133 83 63 48 ● 16.0 5 Internal· Intern 1576PC05C-1600 16.0 133 83 63 48 ○ External· Extern 1576PC05-1700 18.0 143 93 71 48 ○ 17.0 5 Internal· Intern 1576PC05C-1700 18.0 143 93 71 48 ○ External· Extern 1576PC05-1750 18.0 143 93 71 48 ○ 17.5 5 Internal· Intern 1576PC05C-1750 18.0 143 93 71 48 ○ External· Extern 1576PC05-1800 18.0 143 93 71 48 ○ 18.0 5 Internal· Intern 1576PC05C-1800 18.0 143 93 71 48 ● External· Extern 1576PC05-1950 20.0 153 101 77 50 ○ 19.5 5 Internal· Intern 1576PC05C-1950 20.0 153 101 77 50 ○ External· Extern 1576PC05-2000 20.0 153 101 77 50 ○ 20.0 5 Internal· Intern 1576PC05C-2000 20.0 153 101 77 50 ● C 92 ● ex Stock · ab Lager ○ on demand · auf Anfrage Solid carbide drills Vollhartmetallbohrer
