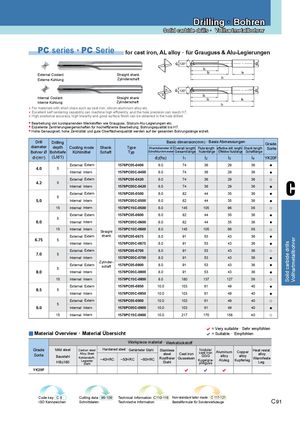

Каталог ZCC-CT сверла монолитные - страница 91

Drilling · Bohren Solid carbide drills · Vollhartmetallbohrer PC series · PC Serie for cast iron, AL alloy · für Grauguss & Alu-Legierungen 120° External Coolant Straight shank Externe Kühlung Zylinderschaft 120° Internal Coolant Straight shank Interne Kühlung Zylinderschaft ● For materials with short chips such as cast iron, silicon-aluminum alloy etc. ● Excellent self centering capability can machine high efficiently, and the hole precision can reach H7. ● High positional accuracy, high linearity and good surface finish can be obtained in the hole drilled. ● Bearbeitung von kurzspanenden Werkstoffen wie Grauguss, Silizium-Alu-Legierungen etc. ● Exzellente Zentrierungseigenschaften für hocheffiziente Bearbeitung, Bohrungsqualität bis H7. ● Hohe Genauigkeit, hohe Zentrizität und gute Oberflächenqualität werden auf der gesamten Bohrungslänge erzielt. Drill Drilling Basic dimension(mm) · Basis Abmessungen Grade diameter depth Cooling mode Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte Bohrer Ø Bohrtiefe Kühlmittel Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 YK20F External· Extern 1576PC05-0400 6.0 74 36 29 36 ● 4.0 5 Internal· Intern 1576PC05C-0400 6.0 74 36 29 36 ● External· Extern 1576PC05-0420 6.0 74 36 29 36 ○ 4.2 5 Internal· InternExternal· Extern 1576PC05C-0420 6.01576PC05-05006.074 368244 2935 3636 ●● C 5 5.0 Internal· Intern 1576PC05C-0500 6.0 82 44 35 36 ● 15 Internal· Intern 1579PC15C-0500 6.0 145 105 96 36 ○ External· Extern 1576PC05-0600 6.0 82 44 35 36 ● 5 6.0 Internal· Intern 1576PC05C-0600 6.0 82 44 35 36 ● 15 Internal Intern Straight 1579PC15C-0600 6.0 145 105 96 36 ○ External· Extern shank 1576PC05-0675 8.0 91 53 43 36 ● 6.75 5 Internal· Intern 1576PC05C-0675 8.0 91 53 43 36 ● External· Extern 1576PC05-0700 8.0 91 53 43 36 ○ 7.0 5 Internal· Intern 1576PC05C-0700 8.0 91 53 43 36 ● Zylinder-5External· Externschaft1576PC05-08008.0 91 53 43 36 ● 8.0 Internal· Intern 1576PC05C-0800 8.0 91 53 43 36 ● 15 Internal· Intern 1579PC15C-0800 8.0 180 137 127 36 ○ External· Extern 1576PC05-0850 10.0 103 61 49 40 ● 8.5 5 Internal· Intern 1576PC05C-0850 10.0 103 61 49 40 ● External· Extern 1576PC05-0900 10.0 103 61 49 40 ○ 5 9.0 Internal· Intern 1576PC05C-0900 10.0 103 61 49 40 ● 15 Internal· Intern 1579PC15C-0900 10.0 217 170 158 40 ○ = Very suitable · Sehr empfohlen  Material Overview · Material Übersicht = Suitable · Empfohlen Workpiece material ∙ Werkstückstoff GradeSorte Mild steelBaustahlHB≤180Carbon steelAlloy SteelKohlenstoff-,LegierterStahlHardened steel · Gehärteter Stahl~40HRC~50HRC~60HRCStainlesssteelRostfreierStahlCast ironGusseisenNodularcast ironGGGKugelgra-phitgussAluminumalloyAluleg.CopperalloyKupferleg.Heat resist.alloyWarmfesteLeg. YK20F    Code key C8 Cutting data 96-109 Technical Information C110-116 Non-standard tailor made C 117-121ISO KennzeichenSchnittdatenTechnische InformationBestellformular für SonderwerkzeugeC 91 Solid carbide drills Vollhartmetallbohrer
