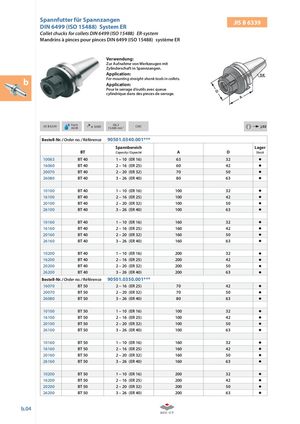

Spannfutter für SpannzangenDIN 6499 (ISO 15488) System ER JIS B 6339 Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: b For mounting straight-shank tools in collets.Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. JIS B 6339 FormAD/B ≤ 0,003 G6,315.000 min-1CAD i j.02 Bestell-Nr. / Order no. / Référence 90501.0340.001*** Spannbereich Lager BT Capacity / Capacité A D Stock 10063 BT 40 1 – 10 (ER 16) 63 32 16060 BT 40 2 – 16 (ER 25) 60 42 20070 BT 40 2 – 20 (ER 32) 70 50 26080 BT 40 3 – 26 (ER 40) 80 63 10100 BT 40 1 – 10 (ER 16) 100 32 16100 BT 40 2 – 16 (ER 25) 100 42 20100 BT 40 2 – 20 (ER 32) 100 50 26100 BT 40 3 – 26 (ER 40) 100 63 10160 BT 40 1 – 10 (ER 16) 160 32 16160 BT 40 2 – 16 (ER 25) 160 42 20160 BT 40 2 – 20 (ER 32) 160 50 26160 BT 40 3 – 26 (ER 40) 160 63 10200 BT 40 1 – 10 (ER 16) 200 32 16200 BT 40 2 – 16 (ER 25) 200 42 20200 BT 40 2 – 20 (ER 32) 200 50 26200 BT 40 3 – 26 (ER 40) 200 63 Bestell-Nr. / Order no. / Référence 90501.0350.001*** 16070 BT 50 2 – 16 (ER 25) 70 42 20070 BT 50 2 – 20 (ER 32) 70 50 26080 BT 50 3 – 26 (ER 40) 80 63 10100 BT 50 1 – 10 (ER 16) 100 32 16100 BT 50 2 – 16 (ER 25) 100 42 20100 BT 50 2 – 20 (ER 32) 100 50 26100 BT 50 3 – 26 (ER 40) 100 63 10160 BT 50 1 – 10 (ER 16) 160 32 16160 BT 50 2 – 16 (ER 25) 160 42 20160 BT 50 2 – 20 (ER 32) 160 50 26160 BT 50 3 – 26 (ER 40) 160 63 10200 BT 50 1 – 10 (ER 16) 200 32 16200 BT 50 2 – 16 (ER 25) 200 42 20200 BT 50 2 – 20 (ER 32) 200 50 26200 BT 50 3 – 26 (ER 40) 200 63 b.04
