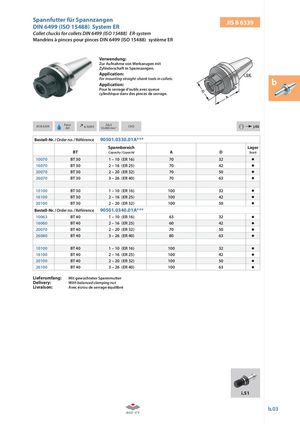

Spannfutter für SpannzangenDIN 6499 (ISO 15488) System ER JIS B 6339 Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets.Application: b Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. JIS B 6339 FormAD  ≤ 0,003 G6,315.000 min-1CAD i j.02 Bestell-Nr. / Order no. / Référence 90501.0330.01A*** Spannbereich Lager BT Capacity / Capacité A D Stock 10070 BT 30 1 – 10 (ER 16) 70 32 16070 BT 30 2 – 16 (ER 25) 70 42 20070 BT 30 2 – 20 (ER 32) 70 50 26070 BT 30 3 – 26 (ER 40) 70 63 10100 BT 30 1 – 10 (ER 16) 100 32 16100 BT 30 2 – 16 (ER 25) 100 42 20100 BT 30 2 – 20 (ER 32) 100 50 Bestell-Nr. / Order no. / Référence 90501.0340.01A*** 10063 BT 40 1 – 10 (ER 16) 63 32 16060 BT 40 2 – 16 (ER 25) 60 42 20070 BT 40 2 – 20 (ER 32) 70 50 26080 BT 40 3 – 26 (ER 40) 80 63 10100 BT 40 1 – 10 (ER 16) 100 32 16100 BT 40 2 – 16 (ER 25) 100 42 20100 BT 40 2 – 20 (ER 32) 100 50 26100 BT 40 3 – 26 (ER 40) 100 63 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré i.51 b.03
