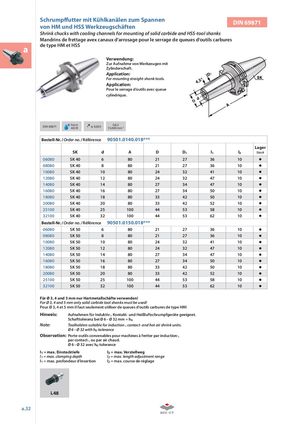

Schrump utter mit Kühlkanälen zum Spannenvon HM und HSS Werkzeugschäften DIN 69871 Shrink chucks with cooling channels for mounting of solid carbide and HSS-tool shanks Mandrins de frettage avex canaux d‘arrosage pour le serrage de queues d‘outils carbures a de type HM et HSS Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylindrique. DIN 69871 FormAD/B ≤ 0,003 G6,315.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0140.018*** Lager SK d A D D1 l1 l2 Stock 06080 SK 40 6 80 21 27 36 10 08080 SK 40 8 80 21 27 36 10 10080 SK 40 10 80 24 32 41 10 12080 SK 40 12 80 24 32 47 10 14080 SK 40 14 80 27 34 47 10 16080 SK 40 16 80 27 34 50 10 18080 SK 40 18 80 33 42 50 10 20080 SK 40 20 80 33 42 52 10 25100 SK 40 25 100 44 53 58 10 32100 SK 40 32 100 44 53 62 10 Bestell-Nr. / Order no. / Référence 90501.0150.018*** 06080 SK 50 6 80 21 27 36 10 08080 SK 50 8 80 21 27 36 10 10080 SK 50 10 80 24 32 41 10 12080 SK 50 12 80 24 32 47 10 14080 SK 50 14 80 27 34 47 10 16080 SK 50 16 80 27 34 50 10 18080 SK 50 18 80 33 42 50 10 20080 SK 50 20 80 33 42 52 10 25100 SK 50 25 100 44 53 58 10 32100 SK 50 32 100 44 53 62 10 Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 6 – Ø 32 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage i.48 a.32
