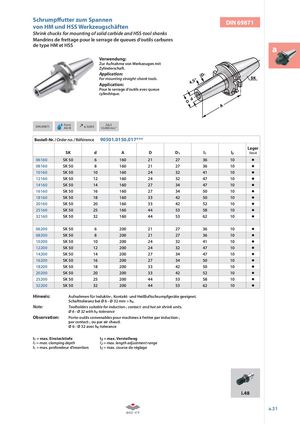

Schrump utter zum Spannenvon HM und HSS Werkzeugschäften DIN 69871 Shrink chucks for mounting of solid carbide and HSS-tool shanks Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS a Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylindrique. DIN 69871 FormAD/B ≤ 0,003 G6,315.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0150.017*** Lager SK d A D D1 l1 l2 Stock 06160 SK 50 6 160 21 27 36 10 08160 SK 50 8 160 21 27 36 10 10160 SK 50 10 160 24 32 41 10 12160 SK 50 12 160 24 32 47 10 14160 SK 50 14 160 27 34 47 10 16160 SK 50 16 160 27 34 50 10 18160 SK 50 18 160 33 42 50 10 20160 SK 50 20 160 33 42 52 10 25160 SK 50 25 160 44 53 58 10 32160 SK 50 32 160 44 53 62 10 06200 SK 50 6 200 21 27 36 10 08200 SK 50 8 200 21 27 36 10 10200 SK 50 10 200 24 32 41 10 12200 SK 50 12 200 24 32 47 10 14200 SK 50 14 200 27 34 47 10 16200 SK 50 16 200 27 34 50 10 18200 SK 50 18 200 33 42 50 10 20200 SK 50 20 200 33 42 52 10 25200 SK 50 25 200 44 53 58 10 32200 SK 50 32 200 44 53 62 10 Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 6 – Ø 32 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage i.48 a.31
