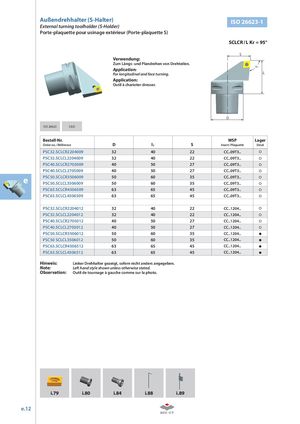

Außendrehhalter (S-Halter) ISO 26623-1 External turning toolholder (S-Holder) Porte-plaquette pour usinage extérieur (Porte-plaquette S) SCLCR / L Kr = 95° S Verwendung: Zum Längs- und Plandrehen von Drehteilen. Kr Application: For longitudinal and face turning. l Application: Outil à charioter-dresser. D ISO 26623 CAD Bestell-Nr. WSP Lager Order no. / Référence D l1 S Insert / Plaquette Stock PSC32.SCLCR2204009 32 40 22 CC..09T3.. PSC32.SCLCL2204009 32 40 22 CC..09T3.. PSC40.SCLCR2705009 40 50 27 CC..09T3.. PSC40.SCLCL2705009 40 50 27 CC..09T3.. e PSC50.SCLCR3506009PSC50.SCLCL3506009 5050 6060 35 CC..09T3..35CC..09T3.. PSC63.SCLCR4506509 63 65 45 CC..09T3.. PSC63.SCLCL4506509 63 65 45 CC..09T3.. PSC32.SCLCR2204012 32 40 22 CC..1204.. PSC32.SCLCL2204012 32 40 22 CC..1204.. PSC40.SCLCR2705012 40 50 27 CC..1204.. PSC40.SCLCL2705012 40 50 27 CC..1204.. PSC50.SCLCR3506012 50 60 35 CC..1204.. PSC50 SCLCL3506012 50 60 35 CC..1204.. PSC63.SCLCR4506512 63 65 45 CC..1204.. PSC63.SCLCL4506512 63 65 45 CC..1204.. Hinweis: Linker Drehhalter gezeigt, sofern nicht anders angegeben. Note: Left hand style shown unless otherwise stated. Observation: Outil de tournage à gauche comme sur la photo. i.79 i.80 i.84 i.88 i.89 e.12
