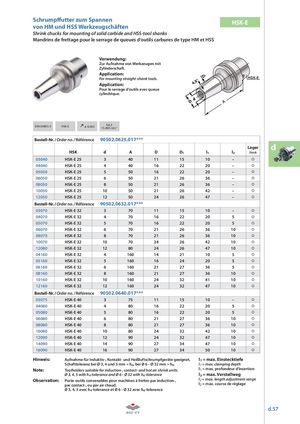

Каталог ZCC-CT оснастка - страница 168

Schrump utter zum Spannenvon HM und HSS Werkzeugschäften HSK-E Shrink chucks for mounting of solid carbide and HSS-tool shanks Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylindrique. DIN 69893-5 HSK-E  ≤ 0,003 G6,315.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0625.017*** Lager d HSK d A D D1 l1 l2 Stock 03040 HSK-E 25 3 40 11 15 10 – 04040 HSK-E 25 4 40 16 22 20 – 05050 HSK-E 25 5 50 16 22 20 – 06050 HSK-E 25 6 50 21 26 36 – 08050 HSK-E 25 8 50 21 26 36 – 10050 HSK-E 25 10 50 21 26 42 – 12050 HSK-E 25 12 50 24 26 47 – Bestell-Nr. / Order no. / Référence 90502.0632.017*** 03070 HSK-E 32 3 70 11 15 10 – 04070 HSK-E 32 4 70 16 22 20 5 05070 HSK-E 32 5 70 16 22 20 5 06070 HSK-E 32 6 70 21 26 36 10 08070 HSK-E 32 8 70 21 26 36 10 10070 HSK-E 32 10 70 24 26 42 10 12080 HSK-E 32 12 80 24 26 47 10 04160 HSK-E 32 4 160 14 21 10 5 05160 HSK-E 32 5 160 16 24 20 5 06160 HSK-E 32 6 160 21 27 36 5 08160 HSK-E 32 8 160 21 27 36 10 10160 HSK-E 32 10 160 24 32 41 10 12160 HSK-E 32 12 160 24 32 47 10 Bestell-Nr. / Order no. / Référence 90502.0640.017*** 03075 HSK-E 40 3 75 11 15 10 – 04080 HSK-E 40 4 80 16 22 20 5 05080 HSK-E 40 5 80 16 22 20 5 06080 HSK-E 40 6 80 21 27 36 10 08080 HSK-E 40 8 80 21 27 36 10 10080 HSK-E 40 10 80 24 32 42 10 12090 HSK-E 40 12 90 24 32 47 10 14090 HSK-E 40 14 90 27 34 47 10 16090 HSK-E 40 16 90 27 34 50 10 Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. l1 = max. Einstecktiefe Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6 l1 = max. clamping depth Note: Toolholders suitable for induction-, contact- and hot air shrink units. l1 = max. profondeur d’insertion Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance l2 = max. Verstellweg Observation: Porte-outils convenables pour machines à fretter par induction-, l2 = max. length adjustment range par contact-, ou par air chaud. l2 = max. course de réglage Ø 3, 4, 5 avec h4-tolerance et Ø 6 – Ø 32 avec h6-tolerance d.57
