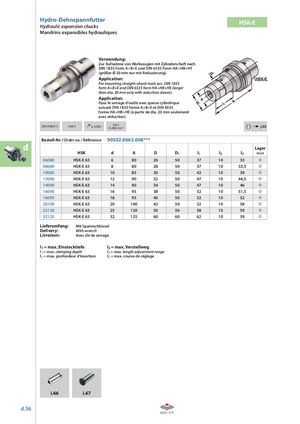

Hydro-DehnspannfutterHydraulic expansion chucks HSK-E Mandrins expansibles hydrauliques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). DIN 69893-5 HSK-E  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0663.008*** d Lager HSK d A D D1 l1 l2 l3 Stock 06080 HSK-E 63 6 80 26 50 37 10 33 08080 HSK-E 63 8 80 28 50 37 10 33,5 10085 HSK-E 63 10 85 30 50 42 10 39 12090 HSK-E 63 12 90 32 50 47 10 44,5 14090 HSK-E 63 14 90 34 50 47 10 46 16095 HSK-E 63 16 95 38 50 52 10 51,5 18095 HSK-E 63 18 95 40 50 52 10 52 20100 HSK-E 63 20 100 42 50 52 10 58 25120 HSK-E 63 25 120 50 50 58 10 59 32125 HSK-E 63 32 125 60 60 62 10 59 Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage i.66 i.67 d.56
