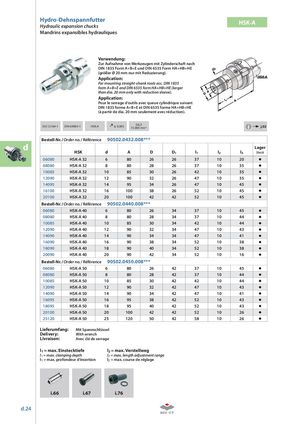

Hydro-DehnspannfutterHydraulic expansion chucks HSK-A Mandrins expansibles hydrauliques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). ISO 12164-1 DIN 69893-1 HSK-A  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0432.008*** d Lager HSK d A D D1 l1 l2 l3 Stock 06080 HSK-A 32 6 80 26 26 37 10 20 08080 HSK-A 32 8 80 28 26 37 10 35 10085 HSK-A 32 10 85 30 26 42 10 35 12090 HSK-A 32 12 90 32 26 47 10 35 14095 HSK-A 32 14 95 34 26 47 10 45 16100 HSK-A 32 16 100 38 26 52 10 45 20100 HSK-A 32 20 100 42 42 52 10 45 Bestell-Nr. / Order no. / Référence 90502.0440.008*** 06080 HSK-A 40 6 80 26 34 37 10 45 08080 HSK-A 40 8 80 28 34 37 10 44 10085 HSK-A 40 10 85 30 34 42 10 44 12090 HSK-A 40 12 90 32 34 47 10 43 14090 HSK-A 40 14 90 34 34 47 10 41 16090 HSK-A 40 16 90 38 34 52 10 38 18090 HSK-A 40 18 90 40 34 52 10 38 20090 HSK-A 40 20 90 42 34 52 10 16 Bestell-Nr. / Order no. / Référence 90502.0450.008*** 06080 HSK-A 50 6 80 26 42 37 10 45 08080 HSK-A 50 8 80 28 42 37 10 44 10085 HSK-A 50 10 85 30 42 42 10 44 12090 HSK-A 50 12 90 32 42 47 10 43 14090 HSK-A 50 14 90 34 42 47 10 41 16095 HSK-A 50 16 95 38 42 52 10 43 18095 HSK-A 50 18 95 40 42 52 10 43 20100 HSK-A 50 20 100 42 42 52 10 26 25120 HSK-A 50 25 120 50 42 58 10 26 Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage i.66 i.67 i.76 d.24
