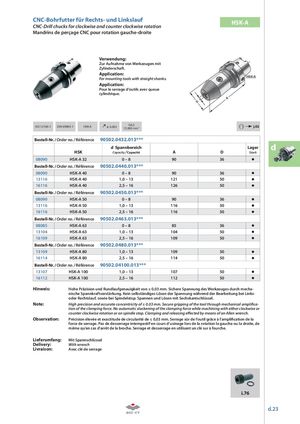

Каталог ZCC-CT оснастка - страница 134

CNC-Bohrfutter für Rechts- und LinkslaufCNC-Drill chucks for clockwise and counter clockwise rotation HSK-A Mandrins de perçage CNC pour rotation gauche-droite Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting tools with straight shanks. Application: Pour le serrage d‘outils avec queue cylindrique. ISO 12164-1 DIN 69893-1 HSK-A  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0432.013*** d Spannbereich Lager d HSK Capacity / Capacité A D Stock 08090 HSK-A 32 0–8 90 36 Bestell-Nr. / Order no. / Référence 90502.0440.013*** 08090 HSK-A 40 0–8 90 36 13116 HSK-A 40 1,0 – 13 121 50 16116 HSK-A 40 2,5 – 16 126 50 Bestell-Nr. / Order no. / Référence 90502.0450.013*** 08090 HSK-A 50 0–8 90 36 13116 HSK-A 50 1,0 – 13 116 50 16116 HSK-A 50 2,5 – 16 116 50 Bestell-Nr. / Order no. / Référence 90502.0463.013*** 08085 HSK-A 63 0–8 85 36 13104 HSK-A 63 1,0 – 13 104 50 16109 HSK-A 63 2,5 – 16 109 50 Bestell-Nr. / Order no. / Référence 90502.0480.013*** 13109 HSK-A 80 1,0 – 13 109 50 16114 HSK-A 80 2,5 – 16 114 50 Bestell-Nr. / Order no. / Référence 90502.04100.013*** 13107 HSK-A 100 1,0 – 13 107 50 16112 HSK-A 100 2,5 – 16 112 50 Hinweis: Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch mecha- nische Spannkraftverstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel. Note: High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical ampli ca- tion of the clamping force. No automatic slackening of the clamping force while machining with either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing e ected by means of an Allen wrench. Observation: Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’ampli cation de la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite, de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche. Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage i.76 d.23
