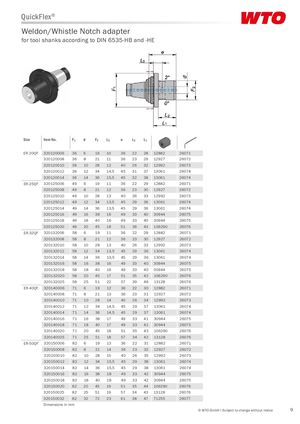

QuickFlex® Weldon/Whistle Notch adapter for tool shanks according to DIN 6535-HB and -HE Size Item No. F1 d F2 L3 e L2 L1 ER-20QF 320120006 36 6 19 10 36 22 28 12882 26071 320120008 36 8 21 11 36 23 29 12927 26072 320120010 36 10 28 12 40 26 32 12992 26073 320120012 36 12 34 14,5 45 31 37 13061 26074 320120014 36 14 36 15,5 45 32 38 13061 26074 ER-25QF 320125006 49 6 19 11 36 22 29 12882 26071 320125008 49 8 21 12 36 23 30 12927 26072 320125010 49 10 28 13 40 26 33 12992 26073 320125012 49 12 34 13,5 45 29 36 13061 26074 320125014 49 14 36 13,5 45 29 36 13061 26074 320125016 49 16 38 16 49 33 40 30944 26075 320125018 49 18 40 16 49 33 40 30944 26075 320125020 49 20 45 18 51 36 43 106290 26076 ER-32QF 320132006 58 6 19 11 36 22 29 12882 26071 320132008 58 8 21 12 36 23 30 12927 26072 320132010 58 10 28 13 40 26 33 12992 26073 320132012 58 12 34 13,5 45 29 36 13061 26074 320132014 58 14 36 13,5 45 29 36 13061 26074 320132016 58 16 38 16 49 33 40 30944 26075 320132018 58 18 40 16 49 33 40 30944 26075 320132020 58 20 45 17 51 35 42 106290 26076 320132025 58 25 51 22 57 39 46 13128 26076 ER-40QF 320140006 71 6 19 12 36 22 30 12882 26071 320140008 71 8 21 13 36 23 31 12927 26072 320140010 71 10 28 14 40 26 34 12992 26073 320140012 71 12 34 14,5 45 29 37 13061 26074 320140014 71 14 36 14,5 45 29 37 13061 26074 320140016 71 16 38 17 49 33 41 30944 26075 320140018 71 18 40 17 49 33 41 30944 26075 320140020 71 20 45 18 51 35 43 106290 26076 320140025 71 25 51 18 57 34 42 13128 26076 ER-50QF 320150006 82 6 19 13 36 22 31 12882 26071 320150008 82 8 21 14 36 23 32 12927 26072 320150010 82 10 28 15 40 26 35 12992 26073 320150012 82 12 34 15,5 45 29 38 13061 26074 320150014 82 14 36 15,5 45 29 38 13061 26074 320150016 82 16 38 18 49 33 42 30944 26075 320150018 82 18 40 18 49 33 42 30944 26075 320150020 82 20 45 19 51 35 44 106290 26076 320150025 82 25 51 19 57 34 43 13128 26076 320150032 82 32 72 23 61 38 47 71255 26077 Dimensions in mm © WTO GmbH I Subject to change without notice 9
