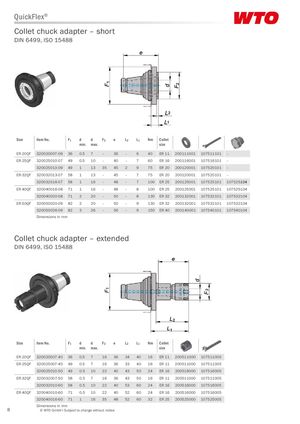

QuickFlex® Collet chuck adapter – short DIN 6499, ISO 15488 Size Item No. F1 d d F2 e L2 L1 Nm Collet min. max. size ER-20QF 320020007-09 36 0.5 7 – 36 – 6 40 ER 11 200111001 107511101 – ER-25QF 320025010-07 49 0.5 10 – 40 – 7 60 ER 16 200116001 107516101 – 320025013-09 49 1 13 35 45 2 9 75 ER 20 200120001 107520101 – ER-32QF 320032013-07 58 1 13 – 45 – 7 75 ER 20 200120001 107520101 – 320032016-07 58 1 16 – 48 – 7 100 ER 25 200125001 107525101 107525104 ER-40QF 320040016-08 71 1 16 – 48 – 8 100 ER 25 200125001 107525101 107525104 320040020-08 71 2 20 – 50 – 8 130 ER 32 200132001 107532101 107532104 ER-50QF 320050020-09 82 2 20 – 50 – 9 130 ER 32 200132001 107532101 107532104 320050026-09 82 3 26 – 56 – 9 150 ER 40 200140001 107540101 107540104 Dimensions in mm Collet chuck adapter – extended DIN 6499, ISO 15488 Size Item No. F1 d d F2 e L2 L1 Nm Collet min. max. size ER-20QF 320020007-40 36 0.5 7 16 36 34 40 16 ER 11 200511000 107511005 ER-25QF 320025007-40 49 0.5 7 16 36 33 40 16 ER 11 200511000 107511005 320025010-50 49 0.5 10 22 40 43 50 24 ER 16 200516000 107516005 ER-32QF 320032007-50 58 0.5 7 16 36 43 50 16 ER 11 200511000 107511005 320032010-60 58 0.5 10 22 40 53 60 24 ER 16 200516000 107516005 ER-40QF 320040010-60 71 0.5 10 22 40 52 60 24 ER 16 200516000 107516005 320040016-60 71 1 16 35 48 52 60 32 ER 25 200525000 107525005 Dimensions in mm 8 © WTO GmbH I Subject to change without notice
