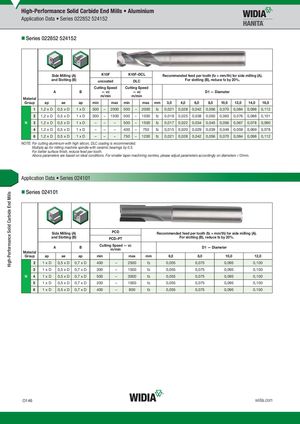

High-Performance Solid Carbide End Mills High-Performance Solid Carbide End Mills • Aluminium Application Data • Series 022852 524152 „Series 022852 524152 Side Milling (A) K10F K10F–DCL Recommended feed per tooth (fz = mm/th) for side milling (A). and Slotting (B) uncoated DLC For slotting (B), reduce fz by 20%. Cutting Speed Cutting Speed A B — vc — vc D1 — Diameter m/min m/min Material Group ap ae ap min max min max mm 3,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 1 1,2 x D 0,5 x D 1xD 500 – 2000 500 – 2000 fz 0,021 0,028 0,042 0,056 0,070 0,084 0,098 0,112 2 1,2 x D 0,5 x D 1xD 500 – 1500 500 – 1500 fz 0,019 0,025 0,038 0,050 0,063 0,076 0,088 0,101 N 3 1,2 x D 0,5 x D 1xD – – – 500 – 1500 fz 0,017 0,022 0,034 0,045 0,056 0,067 0,078 0,090 4 1,2 x D 0,5 x D 1xD – – – 400 – 750 fz 0,015 0,020 0,029 0,039 0,049 0,059 0,069 0,078 6 1,2 x D 0,5 x D 1xD – – – 750 – 1200 fz 0,021 0,028 0,042 0,056 0,070 0,084 0,098 0,112 NOTE: For cutting aluminium with high silicon, DLC coating is recommended. Multiply ap for milling machine spindle with ceramic bearings by 0.5. For better surface finish, reduce feed per tooth. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on diameters >12mm. Application Data • Series 024101 „Series 024101 Side Milling (A) PCD Recommended feed per tooth (fz = mm/th) for side milling (A). and Slotting (B) PCD–PT For slotting (B), reduce fz by 20%. A B Cutting Speed — vcm/min D1 — Diameter Material Group ap ae ap min max mm 6,0 8,0 10,0 12,0 2 1xD 0,5 x D 0,7 x D 400 – 2500 fz 0,055 0,075 0,095 0,100 3 1xD 0,5 x D 0,7 x D 300 – 1500 fz 0,055 0,075 0,095 0,100 N 4 1xD 0,5 x D 0,7 x D 500 – 3000 fz 0,055 0,075 0,095 0,100 5 1xD 0,5 x D 0,7 x D 200 – 1000 fz 0,055 0,075 0,095 0,100 6 1xD 0,5 x D 0,7 x D 400 – 800 fz 0,055 0,075 0,095 0,100 O146 widia.com
