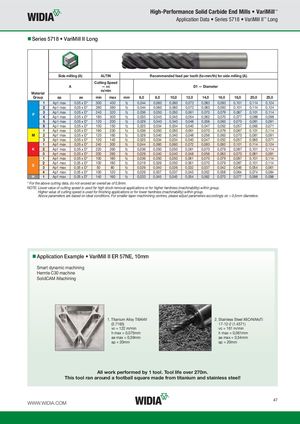

High-Performance Solid Carbide End Mills • VariMill™ Application Data • Series 5718 • VariMill II™ Long „Series 5718 • VariMill II Long Side milling (A) ALTIN Recommended feed per tooth (fz=mm/th) for side milling (A). Cutting Speed A — vc D1 — Diameter m/min Material Group ap ae min max mm 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 1 Ap1 max 0,05 x D* 300 400 fz 0,044 0,060 0,060 0,072 0,083 0,092 0,101 0,114 0,124 2 Ap1 max 0,05 x D* 280 380 fz 0,044 0,060 0,060 0,072 0,083 0,092 0,101 0,114 0,124 P 34 Ap1 maxAp1 max0,05 x D*0,05 x D*240180320300 fzfz 0,036 0,050 0,050 0,061 0,070 0,079 0,087 0,101 0,1140,0330,0450,0450,0540,0620,0700,0770,0880,098 5 Ap1 max 0,05 x D* 120 200 fz 0,029 0,040 0,040 0,048 0,056 0,063 0,070 0,081 0,091 6 Ap1 max 0,05 x D* 100 150 fz 0,025 0,034 0,034 0,040 0,047 0,052 0,057 0,065 0,071 1 Ap1 max 0,05 x D* 180 230 fz 0,036 0,050 0,050 0,061 0,070 0,079 0,087 0,101 0,114 M 2 Ap1 max 0,05 x D* 120 160 fz 0,029 0,040 0,040 0,048 0,056 0,063 0,070 0,081 0,091 3 Ap1 max 0,05 x D* 120 140 fz 0,025 0,034 0,034 0,040 0,047 0,052 0,057 0,065 0,071 1 Ap1 max 0,05 x D* 240 300 fz 0,044 0,060 0,060 0,072 0,083 0,092 0,101 0,114 0,124 K 2 Ap1 max 0,05 x D* 220 260 fz 0,036 0,050 0,050 0,061 0,070 0,079 0,087 0,101 0,114 3 Ap1 max 0,05 x D* 200 260 fz 0,029 0,040 0,040 0,048 0,056 0,063 0,070 0,081 0,091 1 Ap1 max 0,05 x D* 100 180 fz 0,036 0,050 0,050 0,061 0,070 0,079 0,087 0,101 0,114 S 23 Ap1 maxAp1 max0,05 x D*0,05 x D*1005018080 fzfz 0,019 0,026 0,050 0,061 0,070 0,079 0,087 0,101 0,1140,0290,0400,0260,0320,0370,0420,0460,0540,061 4 Ap1 max 0,05 x D* 100 120 fz 0,026 0,037 0,037 0,045 0,052 0,058 0,064 0,074 0,084 H 1 Ap1 max 0,05 x D* 140 160 fz 0,033 0,045 0,045 0,054 0,062 0,070 0,077 0,088 0,098 * For the above cutting data, do not exceed an overall ae of 0,8mm. NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machinining centres, please adjust parameters accordingly on > 0,5mm diameters. „Application Example • VariMill II ER 57NE, 10mm Smart dynamic machining Hermle C30 machine SolidCAM iMachining 1. Titanium Alloy Ti6Al4V 2. Stainless Steel X6CrNiMoTi (3.7165) 17-12-2 (1.4571) vc = 122 m/min vc = 161 m/min h max = 0,075mm h max = 0,061mm ae max = 0,59mm ae max = 0,54mm ap = 20mm ap = 20mm All work performed by 1 tool. Tool life over 270m. This tool ran around a football square made from titanium and stainless steel! WWW.WIDIA.COM 47
