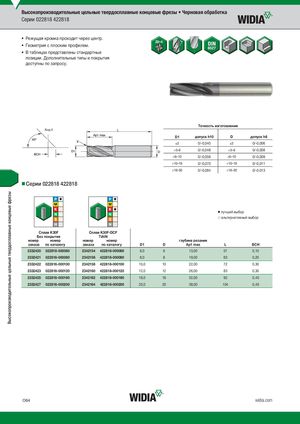

Каталог Widia монолитный инструмент 2017 - страница 90

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Серии 022818 422818 • Режущая кромка проходит через центр. • Геометрия с плоским профилем. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления Вид Х D1 допуск h10 D допуск h6 )3 0/-0,040 )3 0/-0,006 >3–6 0/-0,048 >3–6 0/-0,008 >6–10 0/-0,058 >6–10 0/-0,009 >10–18 0/-0,070 >10–18 0/-0,011 >18–30 0/-0,084 >18–30 0/-0,013 „Серии 022818 422818 ⅷ лучший выбор ࠗ альтернативный выбор CплKа3в0KF30F CплKа3в0KF3-D0FC-FDCF Без покрытия TiAlN номер номер номер номер глубина резания заказа по каталогу заказа по каталогу D1 D Ap1 max L BCH 2332420 022818-000060 2342154 422818-000060 6,0 6 13,00 57 0,10 2332421 022818-000080 2342156 422818-000080 8,0 8 19,00 63 0,20 2332422 022818-000100 2342158 422818-000100 10,0 10 22,00 72 0,30 2332423 022818-000120 2342160 422818-000120 12,0 12 26,00 83 0,30 2332425 022818-000160 2342162 422818-000160 16,0 16 32,00 92 0,40 2332427 022818-000200 2342164 422818-000200 20,0 20 38,00 104 0,40 O64 widia.com
