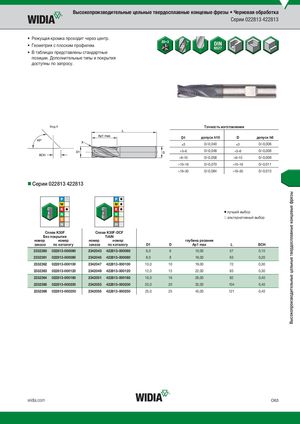

Каталог Widia монолитный инструмент 2017 - страница 89

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Серии 022813 422813 • Режущая кромка проходит через центр. • Геометрия с плоским профилем. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Вид Х Tочность изготовления D1 допуск h10 D допуск h6 )3 0/-0,040 )3 0/-0,006 >3–6 0/-0,048 >3–6 0/-0,008 >6–10 0/-0,058 >6–10 0/-0,009 >10–18 0/-0,070 >10–18 0/-0,011 >18–30 0/-0,084 >18–30 0/-0,013 „Серии 022813 422813 ⅷ лучший выбор ࠗ альтернативный выбор СплKа3в0KF30F CплKа3в0KF3-D0FC-FDCF Без покрытия TiAlN номер номер номер номер глубина резания заказа по каталогу заказа по каталогу D1 D Ap1 max L BCH 2332360 022813-000060 2342043 422813-000060 6,0 6 10,00 57 0,10 2332361 022813-000080 2342045 422813-000080 8,0 8 16,00 63 0,20 2332362 022813-000100 2342047 422813-000100 10,0 10 19,00 72 0,30 2332363 022813-000120 2342049 422813-000120 12,0 12 22,00 83 0,30 2332364 022813-000160 2342051 422813-000160 16,0 16 26,00 92 0,40 2332365 022813-000200 2342053 422813-000200 20,0 20 32,00 104 0,40 2332366 022813-000250 2342055 422813-000250 25,0 25 45,00 121 0,40 widia.com O63
