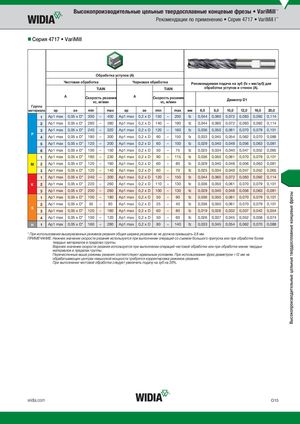

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Рекомендации по применению • Серия 4717 • VariMill I™ „Серия 4717 • VariMill Обработка уступов (A) Чистовая обработка Черновая обработка Рекомендуемая подача на зуб (fz = мм/зуб) для TiAlN TiAlN обработки уступов и стенок (A). A Скорость резания A Скорость резанияvc, м/минvc, м/мин Диаметр D1 Группа материала ap ae min max ap ae min max мм 6,0 8,0 10,0 12,0 16,0 20,0 1 Ap1 max 0,05 x D* 300 – 400 Ap1 max 0,2 x D 150 – 200 fz 0,044 0,060 0,072 0,083 0,092 0,114 2 Ap1 max 0,05 x D* 280 – 380 Ap1 max 0,2 x D 140 – 190 fz 0,044 0,060 0,072 0,083 0,092 0,114 3 Ap1 max 0,05 x D* 240 – 320 Ap1 max 0,2 x D 120 – 160 fz 0,036 0,050 0,061 0,070 0,079 0,101 P 4 Ap1 max 0,05 x D* 180 – 300 Ap1 max 0,2 x D 90 – 150 fz 0,033 0,045 0,054 0,062 0,070 0,088 5 Ap1 max 0,05 x D* 120 – 200 Ap1 max 0,2 x D 60 – 100 fz 0,029 0,040 0,048 0,056 0,063 0,081 6 Ap1 max 0,05 x D* 100 – 150 Ap1 max 0,2 x D 50 – 75 fz 0,025 0,034 0,040 0,047 0,052 0,065 1 Ap1 max 0,05 x D* 180 – 230 Ap1 max 0,2 x D 90 – 115 fz 0,036 0,050 0,061 0,070 0,079 0,101 M 2 Ap1 max 0,05 x D* 120 – 160 Ap1 max 0,2 x D 60 – 80 fz 0,029 0,040 0,048 0,056 0,063 0,081 3 Ap1 max 0,05 x D* 120 – 140 Ap1 max 0,2 x D 60 – 70 fz 0,025 0,034 0,040 0,047 0,052 0,065 1 Ap1 max 0,05 x D* 240 – 300 Ap1 max 0,2 x D 120 – 150 fz 0,044 0,060 0,072 0,083 0,092 0,114 K 2 Ap1 max 0,05 x D* 220 – 260 Ap1 max 0,2 x D 110 – 130 fz 0,036 0,050 0,061 0,070 0,079 0,101 3 Ap1 max 0,05 x D* 200 – 260 Ap1 max 0,2 x D 100 – 130 fz 0,029 0,040 0,048 0,056 0,063 0,081 1 Ap1 max 0,05 x D* 100 – 180 Ap1 max 0,2 x D 50 – 90 fz 0,036 0,050 0,061 0,070 0,079 0,101 2 Ap1 max 0,05 x D* 50 – 80 Ap1 max 0,2 x D 25 – 40 fz 0,036 0,050 0,061 0,070 0,079 0,101 S 3 Ap1 max 0,05 x D* 120 – 160 Ap1 max 0,2 x D 60 – 80 fz 0,019 0,026 0,032 0,037 0,042 0,054 4 Ap1 max 0,05 x D* 100 – 120 Ap1 max 0,2 x D 50 – 60 fz 0,026 0,037 0,045 0,052 0,058 0,074 H 1 Ap1 max 0,05 x D* 160 – 280 Ap1 max 0,2 x D 80 – 140 fz 0,033 0,045 0,054 0,062 0,070 0,088 * При использовании вышеуказанных режимов резания общая ширина резания ae не должна превышать 0,8 мм. ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При выполнении чистовой обработки следует увеличить подачу на зуб на 20%. widia.com O15
