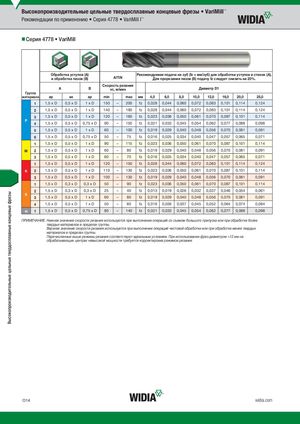

Каталог Widia монолитный инструмент 2017 - страница 40

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Рекомендации по применению • Серия 4778 • VariMill I™ „Серия 4778 • VariMill Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) AlTiN Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость резания A B vc, м/мин Диаметр D1 Группа материала ap ae ap min max мм 4,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 1 1,5 x D 0,5 x D 1xD 150 – 200 fz 0,028 0,044 0,060 0,072 0,083 0,101 0,114 0,124 2 1,5 x D 0,5 x D 1xD 140 – 190 fz 0,028 0,044 0,060 0,072 0,083 0,101 0,114 0,124 3 1,5 x D 0,5 x D 1xD 120 – 160 fz 0,023 0,036 0,050 0,061 0,070 0,087 0,101 0,114 P 4 1,5 x D 0,5 x D 0,75 x D 90 – 150 fz 0,021 0,033 0,045 0,054 0,062 0,077 0,088 0,098 5 1,5 x D 0,5 x D 1xD 60 – 100 fz 0,019 0,029 0,040 0,048 0,056 0,070 0,081 0,091 6 1,5 x D 0,5 x D 0,75 x D 50 – 75 fz 0,016 0,025 0,034 0,040 0,047 0,057 0,065 0,071 1 1,5 x D 0,5 x D 1xD 90 – 115 fz 0,023 0,036 0,050 0,061 0,070 0,087 0,101 0,114 M 2 1,5 x D 0,5 x D 1xD 60 – 80 fz 0,019 0,029 0,040 0,048 0,056 0,070 0,081 0,091 3 1,5 x D 0,5 x D 1xD 60 – 70 fz 0,016 0,025 0,034 0,040 0,047 0,057 0,065 0,071 1 1,5 x D 0,5 x D 1xD 120 – 150 fz 0,028 0,044 0,060 0,072 0,083 0,101 0,114 0,124 K 2 1,5 x D 0,5 x D 1xD 110 – 130 fz 0,023 0,036 0,050 0,061 0,070 0,087 0,101 0,114 3 1,5 x D 0,5 x D 1xD 100 – 130 fz 0,019 0,029 0,040 0,048 0,056 0,070 0,081 0,091 1 1,5 x D 0,3 x D 0,3 x D 50 – 90 fz 0,023 0,036 0,050 0,061 0,070 0,087 0,101 0,114 2 1,5 x D 0,3 x D 0,3 x D 25 – 40 fz 0,013 0,019 0,026 0,032 0,037 0,046 0,054 0,061 S 3 1,5 x D 0,5 x D 1xD 60 – 80 fz 0,019 0,029 0,040 0,048 0,056 0,070 0,081 0,091 4 1,5 x D 0,5 x D 1xD 50 – 60 fz 0,016 0,026 0,037 0,045 0,052 0,064 0,074 0,084 H 1 1,5 x D 0,5 x D 0,75 x D 80 – 140 fz 0,021 0,033 0,045 0,054 0,062 0,077 0,088 0,098 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. O14 widia.com
