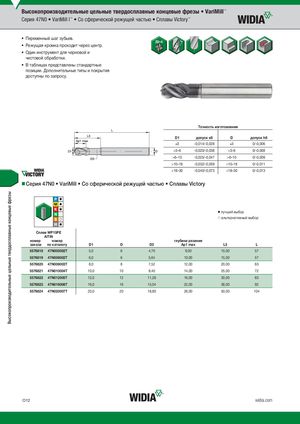

Каталог Widia монолитный инструмент 2017 - страница 38

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серия 47N0 • VariMill I™ • Со сферической режущей частью • Сплавы Victory™ • Переменный шаг зубьев. • Режущая кромка проходит через центр. • Один инструмент для черновой и чистовой обработки. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014/-0,028 )3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 „Серия 47N0 • VariMill • Со сферической режущей частью • Сплавы Victory ⅷ лучший выбор ࠗ альтернативный выбор СплWавP1W5PP1E5PE AlTiN номер номер глубина резания заказа по каталогу D1 D D3 Ap1 max L3 L 5576818 47N005002T 5,0 6 4,70 9,00 15,00 57 5576819 47N006002T 6,0 6 5,64 10,00 15,00 57 5576820 47N008003T 8,0 8 7,52 12,00 20,00 63 5576821 47N010004T 10,0 10 9,40 14,00 25,00 72 5576822 47N012005T 12,0 12 11,28 16,00 30,00 83 5576823 47N016006T 16,0 16 15,04 22,00 38,00 92 5576824 47N020007T 20,0 20 18,80 26,00 50,00 104 O12 widia.com
