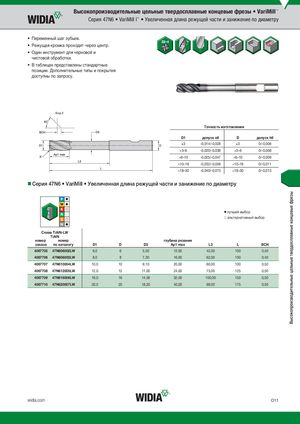

Каталог Widia монолитный инструмент 2017 - страница 37

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серия 47N6 • VariMill I™ • Увеличенная длина режущей части и занижение по диаметру • Переменный шаг зубьев. • Режущая кромка проходит через центр. • Один инструмент для черновой и чистовой обработки. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Вид Х Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014/-0,028 )3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 „Серия 47N6 • VariMill • Увеличенная длина режущей части и занижение по диаметру ⅷ лучший выбор ࠗ альтернативный выбор СплTаiвAlTNiA-LlNW-LW TiAlN номер номер глубина резания заказа по каталогу D1 D D3 Ap1 max L3 L BCH 4067705 47N606002LW 6,0 6 5,50 12,00 42,00 100 0,40 4067706 47N608003LW 8,0 8 7,30 16,00 62,00 100 0,40 4067707 47N610004LW 10,0 10 9,10 20,00 60,00 100 0,50 4067708 47N612005LW 12,0 12 11,00 24,00 73,00 125 0,50 4067709 47N616006LW 16,0 16 14,56 32,00 100,00 150 0,50 4067710 47N620007LW 20,0 20 18,20 40,00 98,00 175 0,50 widia.com O11
