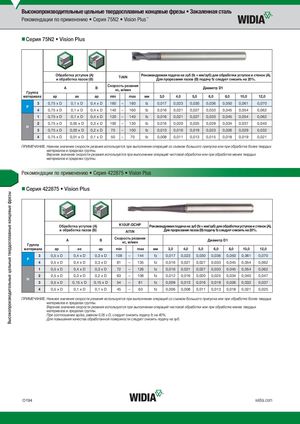

Каталог Widia монолитный инструмент 2017 - страница 220

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Рекомендации по применению • Серия 75N2 • Vision Plus™ „Серия 75N2 • Vision Plus Обработка уступов (A)и обработка пазов (B)TiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. AГруппа B Скорость резанияvc, м/мин Диаметр D1 материала ap ae ap min max мм 3,0 4,0 5,0 6,0 8,0 10,0 12,0 3 0,75 x D 0,1 x D 0,4 x D 160 – 180 fz 0,017 0,023 0,030 0,036 0,050 0,061 0,070 P 4 0,75 x D 0,1 x D 0,4 x D 140 – 160 fz 0,016 0,021 0,027 0,033 0,045 0,054 0,062 1 0,75 x D 0,1 x D 0,4 x D 120 – 140 fz 0,016 0,021 0,027 0,033 0,045 0,054 0,062 2 0,75 x D 0,05 x D 0,3 x D 100 – 130 fz 0,016 0,020 0,025 0,029 0,034 0,037 0,040 H 3 0,75 x D 0,03 x D 0,2 x D 70 – 100 fz 0,013 0,016 0,019 0,023 0,026 0,029 0,032 4 0,75 x D 0,01 x D 0,1 x D 50 – 70 fz 0,008 0,011 0,013 0,015 0,018 0,019 0,021 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Рекомендации по применению • Серия 422875 • Vision Plus „Серия 422875 • Vision Plus Обработка уступов (A) K10UF-DCHP Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) AlTiN Для прорезания пазов (B) подачу fz следует снизить на 20%. AГруппа B Скорость резанияvc, м/мин Диаметр D1 материала ap ae ap min max мм 3,0 4,0 5,0 6,0 8,0 10,0 12,0 3 0,5 x D 0,4 x D 0,3 x D 108 – 144 fz 0,017 0,023 0,030 0,036 0,050 0,061 0,070 P 4 0,5 x D 0,4 x D 0,3 x D 81 – 135 fz 0,016 0,021 0,027 0,033 0,045 0,054 0,062 1 0,5 x D 0,4 x D 0,3 x D 72 – 126 fz 0,016 0,021 0,027 0,033 0,045 0,054 0,062 2 0,5 x D 0,3 x D 0,2 x D 63 – 108 fz 0,012 0,016 0,020 0,025 0,034 0,040 0,047 H 3 0,5 x D 0,15 x D 0,15 x D 54 – 81 fz 0,009 0,013 0,016 0,019 0,026 0,032 0,037 4 0,5 x D 0,1 x D 0,1 x D 45 – 63 fz 0,006 0,008 0,011 0,013 0,018 0,021 0,025 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При соотношении ap/ae, равном 0,05 x D, следует снизить подачу fz на 40%. Для повышения качества обработанной поверхности следует снизить подачу на зуб. O194 widia.com
