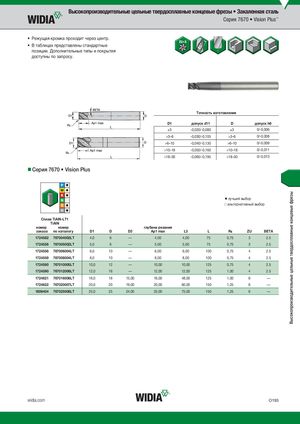

Каталог Widia монолитный инструмент 2017 - страница 219

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Серия 7670 • Vision Plus™ • Режущая кромка проходит через центр. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск d11 D допуск h6 )3 -0,020/-0,080 )3 0/-0,006 >3–6 -0,030/-0,105 >3–6 0/-0,008 >6–10 -0,040/-0,130 >6–10 0/-0,009 >10–18 -0,050/-0,160 >10–18 0/-0,011 >18–30 -0,065/-0,195 >18–30 0/-0,013 „Серия 7670 • Vision Plus ⅷ лучший выбор ࠗ альтернативный выбор СплTаiAвlNTiA- lLNT-1LT1 TiAlN номер номер глубина резания заказа по каталогу D1 D D3 Ap1 max L3 L R¡ ZU BETA 1724582 767004002LT 4,0 6 — 4,00 4,00 75 0,75 3 2.5 1724556 767005002LT 5,0 6 — 5,00 5,00 75 0,75 3 2.5 1724558 767006004LT 6,0 10 — 6,00 6,00 100 0,75 4 2.5 1724559 767008004LT 8,0 10 — 8,00 8,00 100 0,75 4 2.5 1724560 767010005LT 10,0 12 — 10,00 10,00 125 0,75 4 2.5 1724590 767012006LT 12,0 16 — 12,00 12,00 125 1,00 4 2.5 1724621 767016006LT 16,0 16 15,00 16,00 48,00 125 1,00 6 — 1724622 767020007LT 20,0 20 19,00 20,00 60,00 150 1,25 6 — 1806404 767025008LT 25,0 25 24,00 25,00 75,00 150 1,25 6 — widia.com O193
