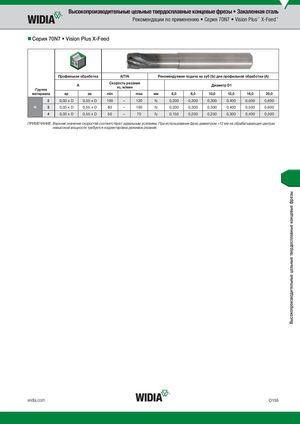

Каталог Widia монолитный инструмент 2017 - страница 181

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Рекомендации по применению • Серия 70N7 • Vision Plus™ X-Feed™ „Серия 70N7 • Vision Plus X-Feed Профильная обработка AlTiN Рекомендуемая подача на зуб (fz) для профильной обработки (A) Группа A Скорость резанияvc, м/мин Диаметр D1 материала ap ae min max мм 6,0 8,0 10,0 12,0 16,0 20,0 2 0,03 x D 0,55 x D 100 – 120 fz 0,200 0,300 0,300 0,400 0,500 0,600 H 3 0,03 x D 0,55 x D 80 – 100 fz 0,200 0,300 0,300 0,400 0,500 0,600 4 0,03 x D 0,55 x D 50 – 70 fz 0,150 0,200 0,250 0,300 0,400 0,500 ПРИМЕЧАНИЕ. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com O155
