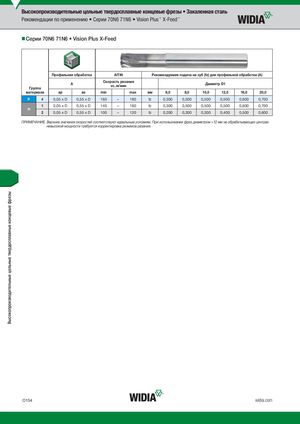

Каталог Widia монолитный инструмент 2017 - страница 180

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Рекомендации по применению • Серии 70N6 71N6 • Vision Plus™ X-Feed™ „Серии 70N6 71N6 • Vision Plus X-Feed Профильная обработка AlTiN Рекомендуемая подача на зуб (fz) для профильной обработки (A) Группа A Скорость резанияvc, м/мин Диаметр D1 материала ap ae min max мм 6,0 8,0 10,0 12,0 16,0 20,0 P 4 0,05 x D 0,55 x D 160 – 180 fz 0,300 0,500 0,500 0,500 0,600 0,700 1 0,05 x D 0,55 x D 140 – 160 fz 0,300 0,500 0,500 0,500 0,600 0,700 H 2 0,05 x D 0,55 x D 100 – 120 fz 0,200 0,300 0,300 0,400 0,500 0,600 ПРИМЕЧАНИЕ. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. O154 widia.com
