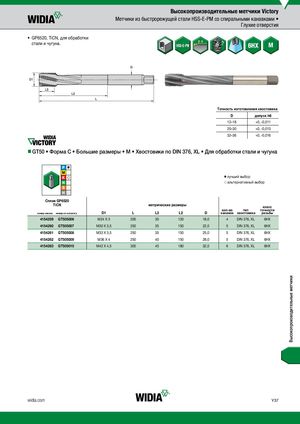

Каталог Widia метчики и резьбофрезы 2017 - страница 39

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM со спиральными канавками • Глухие отверстия • GP6520, TiCN, для обработки стали и чугуна. Точность изготовления хвостовика D допуск h6 12–18 +0, -0,011 20–30 +0, -0,013 32–36 +0, -0,016 nnGT50 • Форма С • Большие размеры • M • Хвостовики по DIN 376, ХL • Для обработки стали и чугуна v лучший выбор j альтернативный выбор СплGавP6G5P260520 TiCN метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4154259 GT505006 M24 X 3 200 30 120 18,0 4 DIN 376, XL 6HX 4154260 GT505007 M30 X 3,5 250 35 150 22,0 5 DIN 376, XL 6HX 4154261 GT505008 M33 X 3,5 250 35 150 25,0 5 DIN 376, XL 6HX 4154262 GT505009 M36 X 4 250 40 150 28,0 5 DIN 376, XL 6HX 4154263 GT505010 M42 X 4,5 300 45 180 32,0 6 DIN 376, XL 6HX widia.com Y37 Высокопроизводительные метчики
