Каталог Widia метчики и резьбофрезы 2017 - страница 38

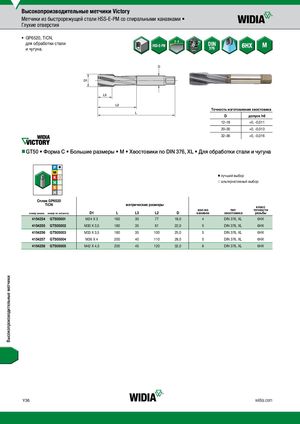

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM со спиральными канавками • Глухие отверстия • GP6520, TiCN, для обработки стали и чугуна. Точность изготовления хвостовика D допуск h6 12–18 +0, -0,011 20–30 +0, -0,013 32–36 +0, -0,016 nnGT50 • Форма С • Большие размеры • M • Хвостовики по DIN 376, XL • Для обработки стали и чугуна v лучший выбор j альтернативный выбор СплGаPв6G5P206520 TiCN метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4154254 GT505001 M24 X 3 160 30 77 18,0 4 DIN 376, XL 6HX 4154255 GT505002 M30 X 3,5 180 35 91 22,0 5 DIN 376, XL 6HX 4154256 GT505003 M33 X 3,5 180 35 100 25,0 5 DIN 376, XL 6HX 4154257 GT505004 M36 X 4 200 40 110 28,0 5 DIN 376, XL 6HX 4154258 GT505005 M42 X 4,5 200 45 120 32,0 6 DIN 376, XL 6HX Y36 widia.com Высокопроизводительные метчики
