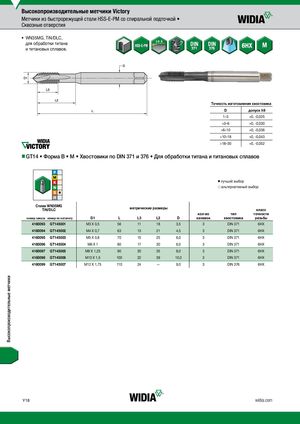

Каталог Widia метчики и резьбофрезы 2017 - страница 20

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM со спиральной подточкой • Сквозные отверстия • WN35MG, TiN/DLC, для обработки титана и титановых сплавов. Точность изготовления хвостовика D допуск h9 1–3 +0, -0,025 >3–6 +0, -0,030 >6–10 +0, -0,036 >10–18 +0, -0,043 >18–30 +0, -0,052 nnGT14 • Форма В • M • Хвостовики по DIN 371 и 376 • Для обработки титана и титановых сплавов v лучший выбор j альтернативный выбор СплWавN3W5NM3G5MGTiN/DLC метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4160093 GT145001 M3 X 0,5 56 11 18 3,5 3 DIN 371 6HX 4160094 GT145002 M4 X 0,7 63 13 21 4,5 3 DIN 371 6HX 4160095 GT145003 M5 X 0,8 70 15 25 6,0 3 DIN 371 6HX 4160096 GT145004 M6 X 1 80 17 30 6,0 3 DIN 371 6HX 4160097 GT145005 M8 X 1,25 90 20 35 8,0 3 DIN 371 6HX 4160098 GT145006 M10 X 1,5 100 22 39 10,0 3 DIN 371 6HX 4160099 GT145007 M12 X 1,75 110 24 — 9,0 3 DIN 376 6HX Y18 widia.com Высокопроизводительные метчики
