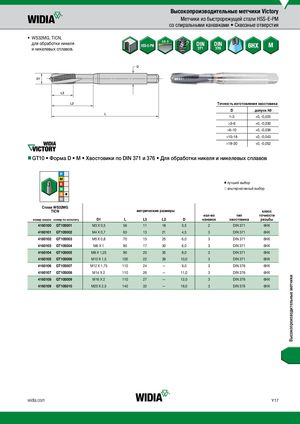

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM со спиральными канавками • Сквозные отверстия • WS32MG, TiCN, для обработки никеля и никелевых сплавов.  Точность изготовления хвостовика D допуск h9 1–3 +0, -0,025 >3–6 +0, -0,030 >6–10 +0, -0,036 >10–18 +0, -0,043 >18–30 +0, -0,052 nnGT10 • Форма D • M • Хвостовики по DIN 371 и 376 • Для обработки никеля и никелевых сплавов v лучший выбор j альтернативный выбор СплWавS3W2SM3G2MG TiCN метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4160100 GT105001 M3 X 0,5 56 11 18 3,5 2 DIN 371 6HX 4160101 GT105002 M4 X 0,7 63 13 21 4,5 3 DIN 371 6HX 4160102 GT105003 M5 X 0,8 70 15 25 6,0 3 DIN 371 6HX 4160103 GT105004 M6 X 1 80 17 30 6,0 3 DIN 371 6HX 4160104 GT105005 M8 X 1,25 90 20 35 8,0 3 DIN 371 6HX 4160105 GT105006 M10 X 1,5 100 22 39 10,0 3 DIN 371 6HX 4160106 GT105007 M12 X 1,75 110 24 — 9,0 3 DIN 376 6HX 4160107 GT105008 M14 X 2 110 26 — 11,0 3 DIN 376 6HX 4160108 GT105009 M16 X 2 110 27 — 12,0 3 DIN 376 6HX 4160109 GT105010 M20 X 2,5 140 32 — 16,0 3 DIN 376 6HX widia.com Y17 Высокопроизводительные метчики
