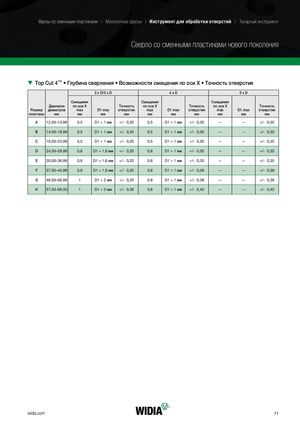

Каталог Widia достижения 2019 - страница 73

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий I Токарный инструмент Сверло со сменными пластинами нового поколения TTTop Cut 4™ • Глубина сверления • Возможности смещения по оси Х • Точность отверстия 2 x D/3 x D 4xD 5xD Смещения Смещения Смещения Диапазон по оси Х Точность по оси Х Точность по оси Х Точность Размер диаметров max D1 max отверстия max D1 max отверстия max D1 max отверстия пластины мм мм мм мм мм мм мм мм мм мм A 12,00–13,99 0,5 D1 + 1 мм +/- 0,20 0,5 D1 + 1 мм +/- 0,35 — — +/- 0,35 B 14,00–18,99 0,5 D1 + 1 мм +/- 0,20 0,5 D1 + 1 мм +/- 0,35 — — +/- 0,35 C 19,00–23,99 0,5 D1 + 1 мм +/- 0,20 0,5 D1 + 1 мм +/- 0,35 — — +/- 0,35 D 24,00–29,99 0,8 D1 + 1,6 мм +/- 0,20 0,8 D1 + 1 мм +/- 0,35 — — +/- 0,35 E 30,00–36,99 0,8 D1 + 1,6 мм +/- 0,20 0,8 D1 + 1 мм +/- 0,35 — — +/- 0,35 F 37,00–45,99 0,8 D1 + 1,6 мм +/- 0,25 0,8 D1 + 1 мм +/- 0,38 — — +/- 0,38 G 46,00–56,99 1 D1 + 2 мм +/- 0,25 0,8 D1 + 1 мм +/- 0,38 — — +/- 0,38 H 57,00–68,00 1 D1 + 2 мм +/- 0,28 0,8 D1 + 1 мм +/- 0,42 — — +/- 0,42 widia.com 71
