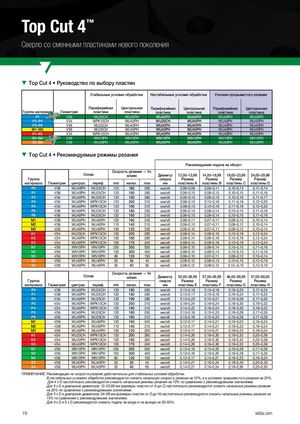

Top Cut 4™ Сверло со сменными пластинами нового поколения TTTop Cut 4 • Руководство по выбору пластин Стабильные условия обработки Нестабильные условия обработки Условия прерывистого резания Периферийная Центральная Периферийная Центральная Периферийная Центральная Группа материала Геометрия пластина пластина пластина пластина пластина пластина P1 V38 WU25CH WU40PH WU40PH WU40PH WU40PH WU40PH P2–P4 V34 WPK10CH WU40PH WU25CH WU40PH WU40PH WU40PH P5–P6 V36 WU25CH WU40PH WU40PH WU40PH WU40PH WU40PH M1–M3 V36 WU25CH WU40PH WU40PH WU40PH WU40PH WU40PH K1–K3 V34 WPK10CH WU40PH WU40PH WU40PH WU40PH WU40PH N1–N4 V36 WN10PH WN10PH WN10PH WN10PH WN10PH WN10PH S1–S4 V38 WU40PH WU40PH WU40PH WU40PH WU40PH WU40PH TTTop Cut 4 • Рекомендуемые режимы резания Рекомендуемая подача на оборот Скорость резания — Vc Сплав м/мин Диаметр 12,00–13,99 14,00–18,99 19,00–23,99 24,00–29,99 Группа сверла Размер Размер Размер Размер материала Геометрия централ. периф. min начал. max мм пластины A пластины B пластины C пластины D P0 -V38 WU40PH WU25CH 120 180 260 мм/об 0,06–0,08 0,08–0,11 0,10–0,13 0,11–0,14 P1 -V38 WU40PH WU25CH 120 180 260 мм/об 0,06–0,10 0,08–0,13 0,10–0,15 0,11–0,16 P2 -V34 WU40PH WU25CH 120 190 280 мм/об 0,06–0,10 0,08–0,15 0,10–0,16 0,11–0,17 P3 -V34 WU40PH WPK10CH 120 200 310 мм/об 0,08–0,15 0,10–0,16 0,11–0,18 0,12–0,20 P4 -V34 WU40PH WPK10CH 120 190 310 мм/об 0,08–0,15 0,10–0,16 0,11–0,18 0,12–0,20 P5 -V36 WU40PH WU25CH 120 180 250 мм/об 0,06–0,10 0,08–0,14 0,10–0,15 0,11–0,16 P6 -V36 WU40PH WU25CH 120 160 210 мм/об 0,06–0,10 0,08–0,14 0,10–0,15 0,11–0,16 M1 -V38 WU40PH WU40PH 120 160 240 мм/об 0,06–0,11 0,07–0,11 0,08–0,12 0,10–0,14 M2 -V38 WU40PH WU40PH 110 140 210 мм/об 0,06–0,10 0,07–0,11 0,08–0,12 0,10–0,14 M3 -V36 WU40PH WU40PH 100 120 200 мм/об 0,06–0,10 0,07–0,11 0,08–0,12 0,10–0,14 K1 -V34 WU25CH WPK10CH 120 200 280 мм/об 0,08–0,14 0,08–0,16 0,10–0,18 0,12–0,24 K2 -V34 WU40PH WPK10CH 100 180 260 мм/об 0,08–0,14 0,08–0,16 0,10–0,18 0,12–0,24 K3 -V34 WU40PH WPK10CH 100 170 240 мм/об 0,08–0,14 0,08–0,16 0,10–0,18 0,12–0,24 N1 -V36 WN10PH WN10PH 250 350 500 мм/об 0,06–0,10 0,08–0,14 0,10–0,15 0,11–0,16 N2 -V36 WN10PH WN10PH 150 300 450 мм/об 0,06–0,10 0,08–0,14 0,10–0,15 0,11–0,16 N3 -V36 WN10PH WN10PH 80 120 150 мм/об 0,06–0,10 0,07–0,11 0,08–0,12 0,10–0,14 S3 -V38 WU40PH WU40PH 20 30 45 мм/об 0,08–0,12 0,08–0,13 0,10–0,15 0,12–0,19 S4 -V38 WU40PH WU40PH 35 40 65 мм/об 0,08–0,12 0,08–0,13 0,10 –0,15 0,12–0,19 Сплав Скорость резания — Vcм/мин Диаметр 30,00–36,99 37,00–45,99 46,00–56,99 57,00–68,00 Группа сверла Размер Размер Размер Размер материала Геометрия централ. периф. min начал. max мм пластины E пластины F пластины G пластины H P0 -V38 WU40PH WU25CH 120 180 260 мм/об 0,13–0,16 0,15–0,18 0,16–0,23 0,17–0,24 P1 -V38 WU40PH WU25CH 120 180 260 мм/об 0,13–0,17 0,15–0,19 0,16–0,24 0,17–0,25 P2 -V34 WU40PH WU25CH 120 190 280 мм/об 0,13–0,20 0,15–0,21 0,16–0,28 0,17–0,30 P3 -V34 WU40PH WPK10CH 120 200 310 мм/об 0,16–0,24 0,16–0,24 0,18–0,30 0,19–0,32 P4 -V34 WU40PH WPK10CH 120 190 310 мм/об 0,14–0,22 0,16–0,24 0,18–0,30 0,19–0,32 P5 -V36 WU40PH WU25CH 120 180 250 мм/об 0,13–0,18 0,15–0,20 0,16–0,28 0,17–0,30 P6 -V36 WU40PH WU25CH 120 160 210 мм/об 0,13–0,18 0,15–0,20 0,16–0,28 0,17–0,29 M1 -V38 WU40PH WU40PH 120 160 240 мм/об 0,12–0,17 0,14–0,21 0,16–0,23 0,16–0,24 M2 –V38 WU40PH WU40PH 110 140 210 мм/об 0,12–0,17 0,14–0,21 0,16–0,23 0,16–0,24 M3 -V36 WU40PH WU40PH 100 120 200 мм/об 0,12–0,17 0,14–0,21 0,16–0,23 0,16–0,24 K1 -V34 WU25CH WPK10CH 120 200 280 мм/об 0,14–0,26 0,16–0,30 0,18–0,32 0,20–0,36 K2 -V34 WU40PH WPK10CH 100 180 260 мм/об 0,14–0,26 0,16–0,30 0,18–0,32 0,20–0,36 K3 -V34 WU40PH WPK10CH 100 170 240 мм/об 0,14–0,26 0,16–0,30 0,18–0,32 0,20–0,36 N1 -V36 WN10PH WN10PH 250 350 500 мм/об 0,13–0,18 0,15–0,20 0,16–0,28 0,17–0,30 N2 -V36 WN10PH WN10PH 150 300 450 мм/об 0,13–0,18 0,15–0,20 0,16–0,28 0,17–0,30 N3 -V36 WN10PH WN10PH 80 120 150 мм/об 0,12–0,17 0,14–0,21 0,16–0,23 0,16–0,24 S3 -V38 WU40PH WU40PH 20 30 45 мм/об 0,14–0,21 0,16–0,24 0,18–0,26 0,20–0,30 S4 -V38 WU40PH WU40PH 35 40 65 мм/об 0,14–0,21 0,16–0,24 0,18–0,26 0,20–0,30 ПРИМЕЧАНИЕ: Рекомендации по скорости резания действительны для стабильных условий обработки. В нестабильных условиях обарботки рекомендуется снизить начальную скорость резания на 10%, а в условиях прерывистого резания на 20%. Для 4 x D настоятельно рекомендуется снизить начальные режимы резания на 10% по сравнению с рекомендуемыми значениями. Для 5 x D в диапазоне диаметров: 12–23,99 мм (размеры пластин от A до C) настоятельно рекомендуется снизить начальные режимы резания на 20% по сравнению с рекомендуемыми значениями. Для 5 x D в диапазоне диаметров: 24–68 мм (размеры пластин от D до H) настоятельно рекомендуется снизить начальные режимы резания на 15% по сравнению с рекомендуемыми значениями. Для 4 x D и 5 x D рекомендуется снизить подачу на входе и на выходе на 30–50%. 70 widia.com
