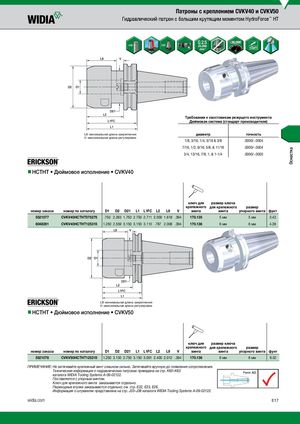

Каталог Widia достижения 2017 - страница 77

Оснастка Патроны с креплением CVKV40 и CVKV50 Гидравлический патрон с большим крутящим моментом HydroForce™ HT Требования к хвостовикам режущего инструмента Дюймовая система (стандарт производителя) L9: минимальная длина закрепления диаметр точность V: максимальная длина регулировки 1/8, 3/16, 1/4, 5/16 & 3/8 .0000/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 13/16, 7/8, 1, & 1-1/4 .0000/-.0005 nnHCTHT • Дюймовое исполнение • CVKV40 ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 D21 L1 L1FC L2 L9 V винта винта упорного винта фунт 5521077 CVKV40HCTHT075275 .750 2.283 1.750 2.750 2.711 2.000 1.618 .394 170.135 5 мм 5 мм 3.43 6048261 CVKV40HCTHT125315 1.250 2.559 3.150 3.150 3.110 .787 2.008 .394 170.136 6 мм 6 мм 4.39 L9: минимальная длина закрепления V: максимальная длина регулировки nnHCTHT • Дюймовое исполнение • CVKV50 ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 D21 L1 L1FC L2 L9 V винта винта упорного винта фунт 5521078 CVKV50HCTHT125315 1.250 3.150 2.750 3.150 3.091 2.400 2.012 .394 170.136 6 мм 6 мм 9.52 ПРИМЕЧАНИЕ: Не затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления. Техническая информация о гидравлических патронах приведена на стр. K60–K63 каталога WIDIA Tooling Systems A-09-02122. Поставляется с упорным винтом. Ключ для крепежного винта заказывается отдельно. Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26. Информация о штревелях представлена на стр. J33–J38 каталога WIDIA Tooling Systems A-09-02122. widia.com E17
